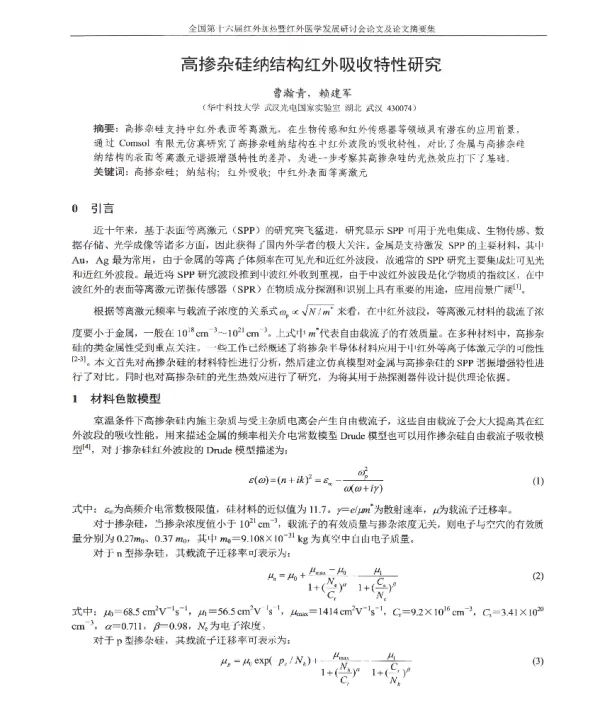

高掺杂硅纳结构红外吸收特性研究

《高掺杂硅纳结构红外吸收特性研究》是一篇探讨高掺杂硅纳米结构在红外波段吸收特性的学术论文。该论文主要研究了通过掺杂技术改变硅材料的电子特性，从而增强其在红外区域的光吸收能力。随着纳米技术和半导体物理的发展，高掺杂硅材料因其独特的物理性质和广泛的应用前景，成为当前研究的热点之一。

在传统半导体材料中，硅由于其良好的电学性能和成熟的工艺基础，被广泛应用于电子器件中。然而，硅的直接带隙特性限制了其在光电器件中的应用，特别是在红外波段的吸收能力较弱。为了克服这一限制，研究人员开始探索通过掺杂技术改变硅材料的能带结构，以提高其在红外区域的吸收效率。

高掺杂硅纳米结构是指在硅基材中引入高浓度的掺杂元素（如磷、硼等），形成具有特定尺寸和形状的纳米结构。这些结构能够有效调控材料的光学性质，使其在特定波长范围内表现出更强的光吸收能力。论文中详细分析了不同掺杂浓度和结构参数对红外吸收特性的影响。

研究方法方面，论文采用了理论模拟与实验验证相结合的方式。首先，利用第一性原理计算和能带结构模型对高掺杂硅纳米结构的光学性质进行了预测。随后，通过制备样品并使用紫外-可见-近红外分光光度计进行测量，验证了理论模型的准确性。此外，还利用扫描电子显微镜（SEM）和透射电子显微镜（TEM）对样品的微观结构进行了表征。

研究结果表明，高掺杂硅纳米结构在红外波段表现出显著增强的吸收特性。当掺杂浓度达到一定水平时，材料的吸收系数明显增加，尤其是在1.55微米波长附近，这对应于通信领域常用的光波长范围。这一发现为开发新型红外探测器、太阳能电池以及光通信器件提供了重要的理论依据和技术支持。

论文还探讨了掺杂元素种类和浓度对材料性能的影响。例如，磷掺杂的硅材料在低浓度下表现出较好的导电性，而在高浓度下则可能引发载流子迁移率下降的问题。因此，如何在保持良好导电性的同时优化红外吸收性能，成为研究的关键问题之一。

此外，论文还讨论了纳米结构尺寸对红外吸收特性的影响。研究表明，随着纳米结构尺寸的减小，材料的表面效应和量子限域效应逐渐显现，从而影响其光学响应。通过合理设计纳米结构的几何形状和尺寸，可以进一步提升材料的红外吸收能力。

该研究不仅为高掺杂硅纳米结构的光学性质提供了深入的理解，也为相关领域的应用开发奠定了基础。未来的研究可以进一步探索高掺杂硅与其他材料的复合结构，以实现更高效的红外吸收和光电转换性能。

总之，《高掺杂硅纳结构红外吸收特性研究》是一篇具有重要科学价值和应用前景的论文，为推动硅基光电子器件的发展提供了新的思路和方法。
