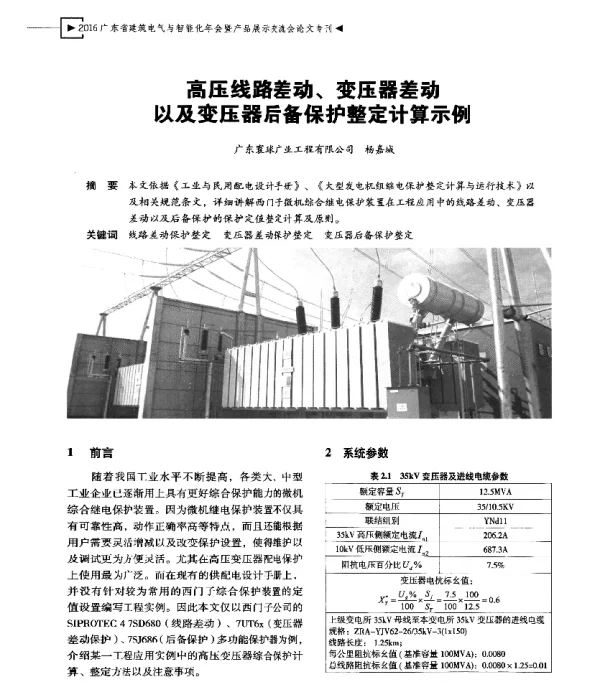

高压线路差动、变压器差动以及变压器后备保护整定计算示例

《高压线路差动、变压器差动以及变压器后备保护整定计算示例》是一篇关于电力系统继电保护整定计算的实用技术论文。该文通过具体的工程实例，详细介绍了高压线路差动保护、变压器差动保护以及变压器后备保护的整定方法和计算过程。文章旨在为电力系统工程师提供实际操作指导，帮助其在实际工作中更好地理解和应用这些保护原理。

在电力系统中，差动保护是一种重要的保护方式，用于检测设备内部故障。其中，高压线路差动保护主要应用于输电线路的保护，通过比较线路两端电流的大小和相位来判断是否发生故障。论文首先介绍了高压线路差动保护的基本原理，包括电流互感器的配置、差动电流的计算方法以及制动特性的设计。随后，作者结合一个实际的110kV输电线路案例，详细说明了如何根据线路参数、负荷情况和系统运行条件进行差动保护的整定计算。

变压器差动保护则是针对变压器内部故障的一种重要保护措施。由于变压器的结构复杂，且存在励磁涌流等特殊现象，因此其差动保护的整定计算较为复杂。论文中对变压器差动保护的原理进行了深入分析，并结合一个220kV/110kV变压器的实际工程数据，展示了差动保护的整定步骤。其中包括电流互感器的选择、差动电流的计算、谐波制动系数的设置以及比率制动特性的调整等内容。通过对这些关键参数的合理整定，可以有效提高变压器差动保护的灵敏性和可靠性。

除了差动保护外，变压器后备保护也是保障电力系统安全运行的重要组成部分。后备保护通常用于在主保护失效时提供额外的保护，防止故障扩大。论文中详细阐述了变压器后备保护的类型，如过电流保护、低电压保护和复合电压闭锁过电流保护等，并结合实际案例，演示了如何根据变压器的额定容量、短路阻抗以及系统短路电流水平进行后备保护的整定计算。同时，文章还强调了后备保护与主保护之间的配合关系，确保在不同故障情况下能够及时切除故障设备。

此外，论文还讨论了继电保护整定计算中的常见问题和解决方法。例如，在差动保护中，如何避免励磁涌流引起的误动作；在后备保护中，如何合理设置动作时限以避免保护误动或拒动。这些问题的分析对于提升继电保护系统的整体性能具有重要意义。作者建议在实际工程中，应结合具体的电网结构、设备参数和运行环境，进行科学合理的整定计算。

综上所述，《高压线路差动、变压器差动以及变压器后备保护整定计算示例》是一篇理论与实践相结合的技术性论文。它不仅系统地介绍了差动保护和后备保护的基本原理，还通过实际工程案例，展示了如何进行详细的整定计算。文章内容详实、逻辑清晰，具有较强的实用价值，能够为电力系统工程师提供宝贵的参考和指导。
