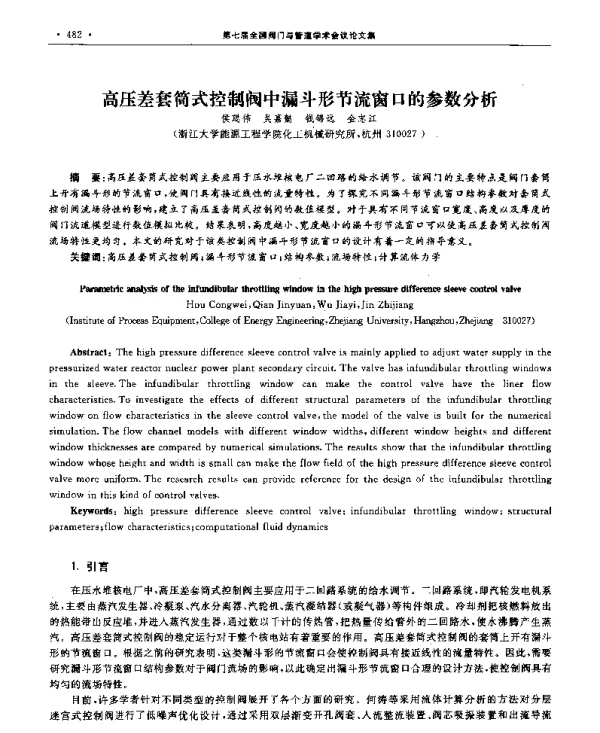

高压差套筒式控制阀中漏斗形节流窗口的参数分析

《高压差套筒式控制阀中漏斗形节流窗口的参数分析》是一篇探讨高压差控制阀设计与性能优化的研究论文。该论文聚焦于一种特定类型的控制阀——高压差套筒式控制阀，尤其是在其内部结构中的关键部件——漏斗形节流窗口的设计与参数分析。随着工业设备对控制精度和系统稳定性的要求不断提高，如何在高压差条件下实现良好的流量调节和压力控制成为工程领域的重要课题。

论文首先介绍了高压差套筒式控制阀的基本结构和工作原理。这种控制阀通常由阀体、套筒、阀芯以及密封装置等组成，其中套筒作为核心组件，负责调节流体的通过量。在高压差工况下，传统的节流结构可能因流体冲击力过大而产生严重的磨损或泄漏问题，因此需要对节流窗口进行优化设计。

针对这一问题，论文提出了漏斗形节流窗口的概念。漏斗形结构的设计灵感来源于流体力学中的渐缩渐扩原理，旨在通过改变流体流动路径来降低局部流速和压力波动，从而减少气蚀、振动和噪声的发生。论文详细分析了漏斗形节流窗口的几何形状、尺寸参数以及材料特性对其性能的影响。

在参数分析部分，论文从多个角度出发，探讨了漏斗形节流窗口的关键设计参数。其中包括节流窗口的入口角、出口角、长度、宽度以及倾斜度等几何参数。通过对这些参数的组合变化进行仿真模拟，研究者发现不同参数组合对流量系数、压力降以及流体稳定性具有显著影响。例如，较大的入口角可以有效分散流体冲击力，但可能会增加流动阻力；而较小的出口角则有助于改善流体的均匀分布，但可能导致局部压力过高。

此外，论文还研究了漏斗形节流窗口的材料选择及其对阀门使用寿命的影响。由于高压差环境下，节流窗口容易受到高温、高压和腐蚀性介质的侵蚀，因此需要选用高强度、耐腐蚀的材料。论文对比了多种常用材料的性能，并结合实验数据验证了不同材料在实际工况下的表现。

为了进一步验证理论分析的正确性，论文进行了实验测试。实验采用高精度测量仪器对不同参数设置下的节流窗口进行了流量和压力测试，并与仿真结果进行了对比。结果表明，理论模型能够较好地预测实际工况下的性能表现，同时揭示了某些设计参数对系统性能的敏感性。

论文还讨论了漏斗形节流窗口在实际应用中的优势与挑战。优势主要体现在提高阀门的调节精度、延长使用寿命以及降低维护成本等方面。然而，也存在一些技术难点，如复杂几何形状的加工难度较大，以及在极端工况下的可靠性仍需进一步验证。

最后，论文总结了漏斗形节流窗口设计的关键因素，并对未来的研究方向提出了建议。例如，可以进一步探索多参数优化方法，结合人工智能算法提升设计效率；同时，也可以研究新型材料的应用，以适应更加严苛的工作环境。

综上所述，《高压差套筒式控制阀中漏斗形节流窗口的参数分析》是一篇具有较高实用价值和理论深度的研究论文。它不仅为高压差控制阀的设计提供了新的思路，也为相关领域的工程实践提供了重要的参考依据。
