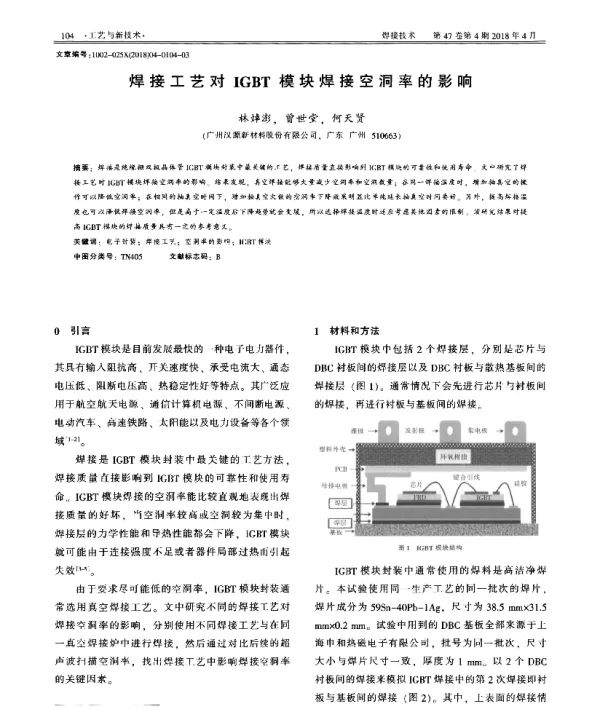

焊接工艺对IGBT模块焊接空洞率的影响

《焊接工艺对IGBT模块焊接空洞率的影响》是一篇探讨半导体器件制造过程中关键工艺参数对产品质量影响的学术论文。该论文主要研究了焊接工艺对绝缘栅双极型晶体管（IGBT）模块中焊接空洞率的影响，旨在提高IGBT模块的可靠性和使用寿命。IGBT模块广泛应用于电力电子领域，如电动汽车、轨道交通和工业变频器等，其性能和稳定性直接关系到整个系统的运行效果。因此，研究焊接工艺对IGBT模块质量的影响具有重要的现实意义。

在IGBT模块的制造过程中，焊接是至关重要的步骤之一。焊接不仅决定了芯片与基板之间的电气连接，还直接影响模块的热传导性能和机械强度。然而，在焊接过程中，由于温度控制不当、焊料成分不均匀或焊接压力不足等因素，容易产生焊接空洞。这些空洞会降低模块的导热效率，增加局部温升，从而导致模块寿命缩短甚至失效。因此，研究如何减少焊接空洞率成为提升IGBT模块性能的关键。

本文通过实验方法分析了不同焊接工艺参数对IGBT模块焊接空洞率的影响。实验中采用了多种焊接工艺，包括回流焊、波峰焊以及激光焊接等，并对每种工艺下的焊接空洞率进行了检测和对比。研究结果表明，不同的焊接工艺对空洞率的影响显著不同。例如，回流焊过程中，温度曲线的设置、焊料的成分以及焊接时间等因素都会对空洞率产生重要影响。而激光焊接则因其高精度和可控性，在一定程度上能够有效减少空洞的形成。

此外，论文还探讨了焊接材料的选择对空洞率的影响。研究表明，使用含有适当合金元素的焊料可以改善润湿性，从而减少空洞的产生。同时，焊料的粒径和分布也会影响焊接质量。如果焊料颗粒过大或分布不均，可能会导致焊接过程中出现气泡或未完全熔合的现象，进而增加空洞率。

除了焊接工艺和材料因素外，论文还分析了焊接过程中的环境条件对空洞率的影响。例如，焊接时的湿度、氧气含量以及焊接设备的稳定性都会对最终的焊接质量产生影响。在高湿度环境下，焊料容易吸收水分，导致焊接过程中产生气泡；而在氧气含量较高的环境中，焊料可能发生氧化反应，影响焊接的均匀性和可靠性。

为了进一步优化焊接工艺，论文提出了多项改进建议。首先，建议采用更精确的温度控制技术，以确保焊接过程中温度曲线的稳定性和一致性。其次，推荐使用高质量的焊料，并对其进行严格的筛选和测试，以保证其性能符合要求。此外，还建议在焊接过程中引入实时监控系统，以便及时发现并纠正可能存在的问题。

综上所述，《焊接工艺对IGBT模块焊接空洞率的影响》这篇论文通过对多种焊接工艺的比较和分析，揭示了影响IGBT模块焊接质量的关键因素。研究结果为优化焊接工艺提供了理论依据和技术支持，有助于提高IGBT模块的可靠性与使用寿命。随着电力电子技术的不断发展，此类研究对于推动相关行业的技术进步具有重要意义。
