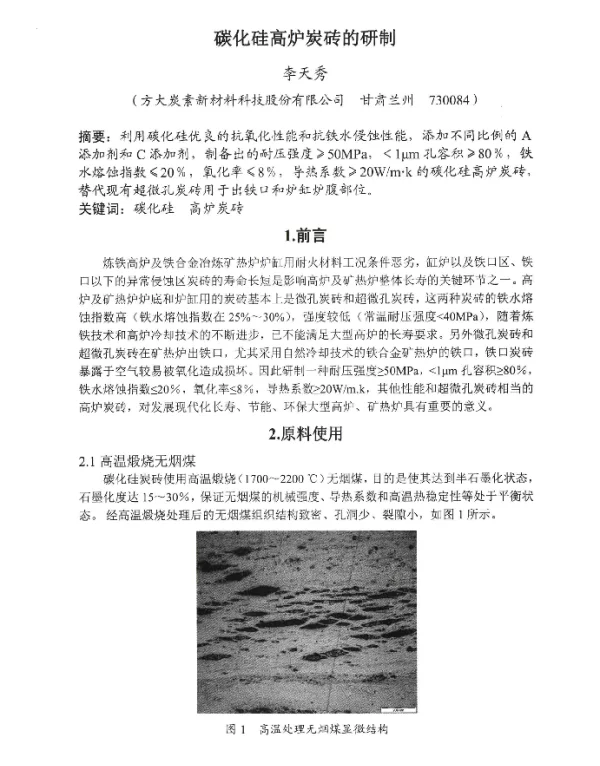

碳化硅高炉炭砖的研制

《碳化硅高炉炭砖的研制》是一篇关于高炉耐火材料研究的重要论文，主要探讨了碳化硅在高炉炭砖中的应用及其性能优化。随着钢铁工业的发展，高炉对耐火材料的要求越来越高，传统的炭砖在高温、高压和化学腐蚀环境下逐渐暴露出使用寿命短、热震稳定性差等问题。因此，如何提高炭砖的性能，成为耐火材料领域的重要课题。

该论文首先分析了传统炭砖的缺点。传统炭砖主要由石墨和粘土等材料制成，在高炉运行过程中，由于高温和化学侵蚀，容易发生氧化、裂纹和结构破坏，导致炭砖寿命缩短，影响高炉的生产效率和安全性。此外，传统炭砖的导热性和抗热震性也存在不足，难以满足现代高炉对耐火材料的高性能需求。

针对这些问题，论文提出将碳化硅引入炭砖中，以改善其性能。碳化硅具有优异的高温强度、良好的导热性和抗热震性，同时具备较高的耐磨性和化学稳定性。这些特性使得碳化硅成为理想的耐火材料添加剂。通过实验研究，论文验证了碳化硅在炭砖中的可行性，并探索了最佳的配比和制备工艺。

在实验部分，论文详细描述了碳化硅高炉炭砖的制备过程。研究人员选取了不同粒径和含量的碳化硅作为原料，与石墨、粘土等其他成分混合，经过成型、干燥和烧成等步骤，制备出不同配方的炭砖样品。随后，对这些样品进行了物理和化学性能测试，包括密度、气孔率、抗折强度、热导率以及抗热震性等指标。

实验结果表明，加入适量碳化硅的炭砖在各项性能上均有显著提升。例如，碳化硅的加入提高了炭砖的密度和强度，降低了气孔率，增强了其抗热震能力和抗氧化能力。此外，碳化硅还改善了炭砖的导热性能，有助于高炉内温度的均匀分布，减少局部过热现象的发生。

论文还讨论了碳化硅在高炉炭砖中的作用机制。碳化硅在高温下能够形成致密的结构，有效阻止氧气和其他腐蚀性气体的渗透，从而延缓炭砖的氧化和劣化。同时，碳化硅的高热导率有助于热量的快速传导，降低炭砖表面的温度梯度，减少热应力引起的裂纹。

此外，论文还对碳化硅高炉炭砖的经济性和环保性进行了分析。相比传统炭砖，碳化硅高炉炭砖虽然成本较高，但因其寿命长、维护频率低，整体使用成本反而更低。同时，碳化硅的加入减少了炭砖在使用过程中产生的有害气体排放，符合现代工业对环保和可持续发展的要求。

综上所述，《碳化硅高炉炭砖的研制》这篇论文为高炉耐火材料的改进提供了重要的理论依据和技术支持。通过引入碳化硅，不仅提升了炭砖的性能，也为高炉的安全运行和高效生产提供了保障。未来，随着技术的进一步发展，碳化硅高炉炭砖有望在更多冶金行业中得到广泛应用。
