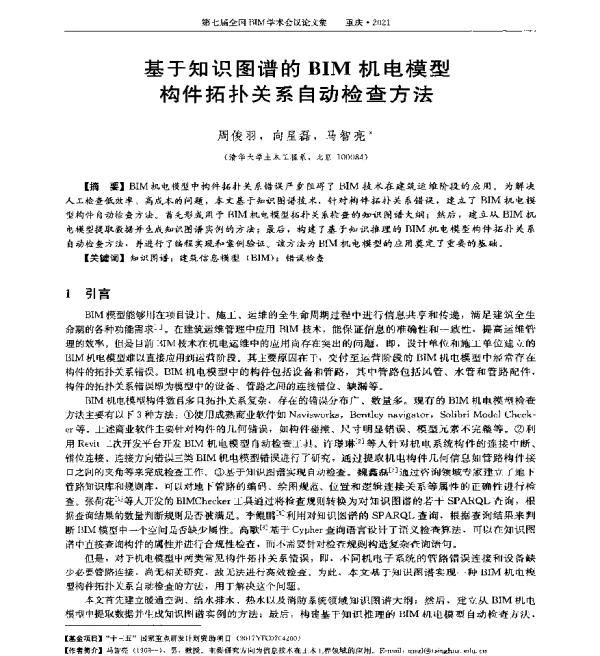

基于知识图谱的BIM机电模型构件拓扑关系自动检查方法

《基于知识图谱的BIM机电模型构件拓扑关系自动检查方法》是一篇探讨建筑信息模型（BIM）中机电系统构件拓扑关系自动检查方法的学术论文。该研究针对当前BIM模型在设计和施工过程中存在的构件连接错误、逻辑冲突等问题，提出了一种结合知识图谱技术的自动化检测方案，旨在提高BIM模型的质量与可靠性。

论文首先分析了BIM机电模型中常见的拓扑关系问题，例如管道与阀门的连接不匹配、风管与风口的位置错误、电气设备之间的连接断开等。这些问题不仅影响模型的准确性，还可能导致施工过程中的返工和成本增加。因此，建立一种高效、准确的拓扑关系检查机制显得尤为重要。

传统的BIM模型检查方法主要依赖于人工审核或基于规则的算法，但这些方法存在效率低、适应性差、难以处理复杂结构等问题。为此，本文引入知识图谱技术，构建一个包含机电构件及其属性、连接规则和语义关系的语义网络。通过将BIM模型中的构件信息转化为知识图谱中的节点和边，实现对构件之间拓扑关系的语义化表达。

在知识图谱的构建过程中，论文采用本体建模方法，定义了机电构件的类别、属性以及它们之间的关联规则。例如，将“管道”、“阀门”、“风机”等构件作为节点，并根据设计规范定义它们之间的连接方式。同时，利用自然语言处理技术提取工程图纸和文档中的隐含信息，进一步丰富知识图谱的内容。

论文提出的自动检查方法主要包括三个步骤：首先是数据预处理，将BIM模型中的构件信息转换为结构化数据；其次是知识图谱的构建，将结构化数据映射到知识图谱中；最后是拓扑关系的推理与验证，利用图遍历算法和规则引擎对构件之间的连接进行智能判断。

实验部分展示了该方法在多个实际工程案例中的应用效果。结果表明，基于知识图谱的拓扑关系检查方法能够有效识别出传统方法难以发现的隐藏错误，显著提高了模型检查的准确性和效率。此外，该方法还具备良好的可扩展性，可以适用于不同类型的BIM模型和不同的工程场景。

论文还讨论了知识图谱在BIM领域的潜在应用价值。除了用于拓扑关系检查外，知识图谱还可以支持构件的智能推荐、设计优化、施工模拟等功能，为BIM技术的智能化发展提供新的思路。

总的来说，《基于知识图谱的BIM机电模型构件拓扑关系自动检查方法》为解决BIM模型中存在的拓扑关系问题提供了创新性的解决方案。通过将知识图谱与BIM技术相结合，不仅提升了模型检查的智能化水平，也为建筑行业的数字化转型提供了有力的技术支撑。
