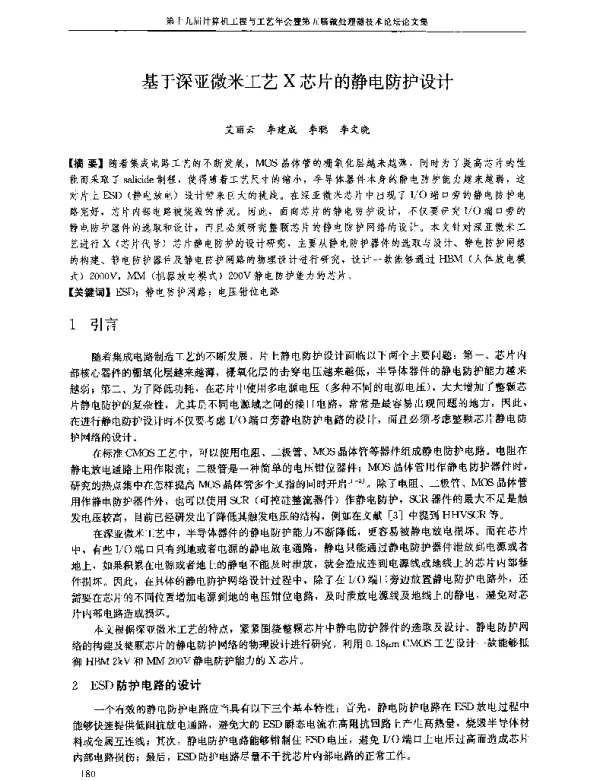

基于深亚微米工艺X芯片的静电防护设计

《基于深亚微米工艺X芯片的静电防护设计》是一篇探讨在现代集成电路设计中如何有效应对静电放电（ESD）问题的研究论文。随着半导体技术的不断发展，深亚微米工艺已经成为主流，其特征尺寸不断缩小，使得芯片对静电放电更加敏感。因此，如何在这样的工艺下设计有效的静电防护结构，成为当前研究的重点。

该论文首先介绍了静电放电的基本原理及其对集成电路的危害。静电放电是指两个不同电位的物体之间产生的瞬时电流，这种电流可能对芯片内部的器件造成永久性损坏。尤其是在深亚微米工艺中，由于器件尺寸的减小，器件的耐压能力下降，使得静电放电带来的风险更加显著。

接下来，论文分析了深亚微米工艺下的静电防护设计面临的挑战。在传统工艺中，静电防护结构通常采用较大的器件和较宽的布线来实现足够的保护能力。然而，在深亚微米工艺中，这些方法可能会受到空间限制，导致无法满足性能要求。此外，深亚微米工艺中的寄生效应也会影响静电防护结构的性能，使得传统的设计方法难以直接应用。

为了应对这些问题，论文提出了一种新的静电防护设计方法。该方法结合了先进的仿真工具和实验验证，旨在优化静电防护结构的布局和参数设置。通过合理的电路设计和结构优化，论文作者成功地提高了静电防护能力，同时保持了芯片的整体性能。

论文还详细讨论了静电防护设计的关键技术，包括ESD保护器件的选择、布局策略以及测试方法。其中，ESD保护器件的选择是至关重要的一步，因为不同的器件具有不同的击穿电压和响应时间，选择合适的器件可以显著提高保护效果。此外，合理的布局策略能够减少寄生电容和电感的影响，从而提高整体的防护性能。

在测试方面，论文采用了多种方法对设计的静电防护性能进行了评估。其中包括使用标准测试电路进行模拟测试，以及在实际芯片上进行实验验证。通过这些测试，论文作者能够准确评估所提出设计的有效性，并发现潜在的问题。

此外，论文还探讨了静电防护设计在不同应用场景下的适应性。例如，在高可靠性系统中，如航空航天和医疗设备，静电防护的要求更为严格。论文指出，在这些场景下，需要对静电防护设计进行额外的优化，以确保系统的稳定性和安全性。

最后，论文总结了研究成果，并对未来的研究方向提出了建议。作者认为，随着工艺技术的进一步发展，静电防护设计将面临更多的挑战，同时也带来了新的机遇。未来的研究可以关注于更高效的仿真方法、更紧凑的保护结构以及更智能的防护策略。

综上所述，《基于深亚微米工艺X芯片的静电防护设计》是一篇具有重要参考价值的论文，它不仅深入分析了静电放电对集成电路的影响，还提出了切实可行的解决方案，为相关领域的研究提供了宝贵的理论支持和技术指导。
