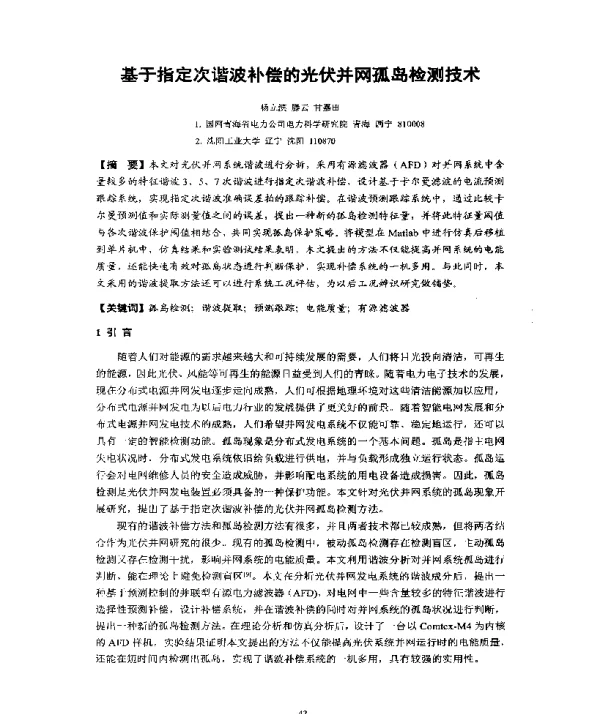

基于指定次谐波补偿的光伏并网孤岛检测技术

《基于指定次谐波补偿的光伏并网孤岛检测技术》是一篇关于光伏系统中孤岛检测方法的研究论文。随着可再生能源的发展，光伏发电在电网中的占比逐渐提高，而孤岛效应成为影响电网安全运行的重要问题之一。该论文针对这一问题，提出了一种基于指定次谐波补偿的孤岛检测技术，旨在提高检测的准确性和效率。

孤岛效应是指当电网发生故障或断电时，光伏系统仍然继续向局部电网供电的现象。这种现象可能导致设备损坏、人员触电等安全隐患，因此必须及时检测并切断光伏系统的供电。传统的孤岛检测方法主要包括被动检测和主动检测两种方式。被动检测依赖于电网参数的变化，如频率、电压等，但其响应速度较慢，容易受到电网波动的影响。主动检测则通过向电网注入特定信号来检测孤岛状态，虽然检测速度快，但可能对电网造成干扰。

本文提出的基于指定次谐波补偿的孤岛检测技术，是一种改进型的主动检测方法。该技术的核心思想是通过在光伏系统输出端注入特定次数的谐波信号，并利用谐波补偿机制来增强检测效果。具体来说，该方法首先在逆变器输出中加入一个低幅值的指定次谐波信号，然后通过检测电网侧的谐波变化情况来判断是否发生孤岛效应。由于谐波信号具有较强的抗干扰能力，因此该方法能够有效提高检测的准确性。

论文详细介绍了该技术的工作原理和实现过程。首先，通过数学建模分析了光伏并网系统的动态特性，并结合电力电子变换器的模型，推导出谐波注入与检测之间的关系。随后，设计了一种基于数字信号处理器（DSP）的控制算法，用于生成和检测指定次谐波信号。此外，还讨论了谐波注入的幅度、频率以及检测阈值的设置方法，以确保检测结果的可靠性和稳定性。

为了验证该技术的有效性，论文进行了大量的仿真和实验研究。仿真结果表明，基于指定次谐波补偿的孤岛检测方法能够在较短时间内准确识别孤岛状态，且误报率较低。实验测试则在实际光伏并网系统中进行，结果显示该方法在不同负载和电网条件下均表现出良好的检测性能，特别是在电网阻抗变化较大的情况下，仍能保持较高的检测灵敏度。

此外，论文还对比了该技术与其他常见孤岛检测方法的优缺点。例如，与传统的被动检测方法相比，该技术具有更快的响应速度和更高的可靠性；与常规的主动检测方法相比，该技术减少了对电网的干扰，同时提高了检测的精确度。这些优势使得该技术在实际应用中具有较高的推广价值。

综上所述，《基于指定次谐波补偿的光伏并网孤岛检测技术》是一篇具有实际应用意义的研究论文。该论文提出了一种创新性的孤岛检测方法，通过引入指定次谐波补偿机制，有效提升了光伏并网系统的安全性。未来，随着智能电网和分布式能源系统的不断发展，该技术有望在更多场景中得到应用，为保障电网稳定运行提供有力支持。
