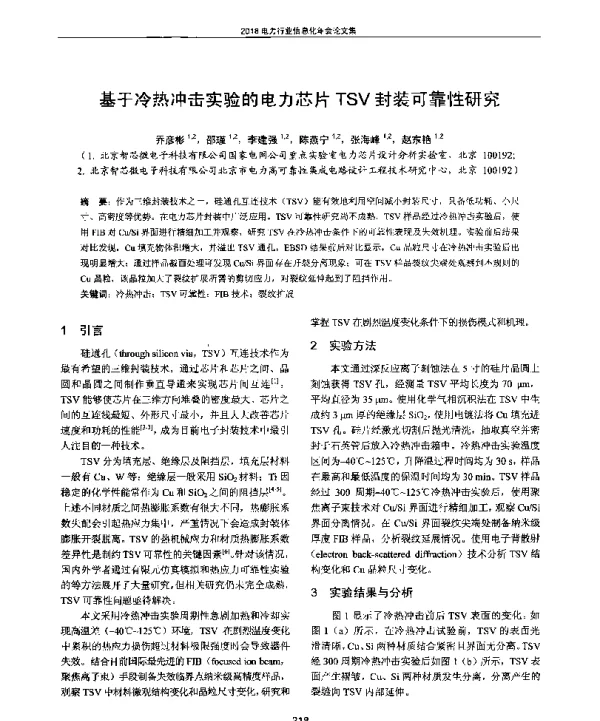

基于冷热冲击实验的电力芯片TSV封装可靠性研究

《基于冷热冲击实验的电力芯片TSV封装可靠性研究》是一篇探讨电力芯片三维封装技术可靠性的学术论文。该论文聚焦于通过冷热冲击实验评估TSV（Through Silicon Via，硅通孔）封装结构在极端温度变化下的性能表现。随着电子设备向高性能、小型化方向发展，TSV技术因其能够实现高密度互连和缩短信号传输路径而被广泛应用于先进封装领域。然而，TSV封装在实际应用中面临诸多挑战，其中可靠性问题是制约其大规模应用的关键因素之一。

论文首先介绍了TSV技术的基本原理及其在电力芯片中的应用背景。TSV作为一种垂直互连技术，能够在硅基板上形成贯穿整个芯片的导电通路，从而显著提高芯片的集成度和性能。然而，由于TSV结构涉及多层材料的结合，包括金属填充、绝缘层以及不同材料之间的热膨胀系数差异，在经历冷热冲击时容易产生热应力，进而导致微裂纹、分层甚至失效等问题。

为了评估TSV封装的可靠性，论文设计了一套完整的冷热冲击实验方案。实验采用标准的JEDEC JESD22-A108A测试方法，将样品置于-55℃至125℃的温度范围内进行循环测试，模拟实际使用中可能遇到的极端温度环境。通过对实验前后的电气性能、微观结构及热应力分布进行分析，论文揭示了TSV封装在冷热冲击下的失效机制。

在实验结果部分，论文详细展示了不同温度循环次数下TSV的电阻变化、电容特性以及显微结构的变化情况。研究发现，随着温度循环次数的增加，TSV的电阻逐渐上升，表明其内部存在一定程度的损伤。同时，利用扫描电子显微镜（SEM）观察到TSV周围出现了微裂纹和界面分层现象，这些缺陷会进一步影响封装的机械强度和电气性能。

此外，论文还对TSV封装的热应力进行了有限元仿真分析。通过建立精确的三维模型，计算了不同温度条件下TSV及其周围材料的热应变分布。仿真结果与实验数据相吻合，验证了热应力是导致TSV封装失效的主要原因。研究还指出，TSV的金属填充材料和绝缘层的选择对热应力的分布具有重要影响，因此优化材料组合可以有效提升TSV封装的可靠性。

针对实验中发现的问题，论文提出了多项改进建议。例如，建议采用热膨胀系数更接近硅基材的填充材料，以减少界面处的热应力；同时，优化TSV的几何结构和制造工艺，如采用阶梯式填充或引入缓冲层，以增强封装的抗热冲击能力。这些措施有望为未来TSV封装的设计和制造提供理论依据和技术支持。

综上所述，《基于冷热冲击实验的电力芯片TSV封装可靠性研究》通过系统的实验和仿真分析，深入探讨了TSV封装在极端温度环境下的可靠性问题，并提出了相应的改进策略。该研究不仅有助于推动TSV技术在电力芯片领域的应用，也为其他先进封装技术的发展提供了有价值的参考。
