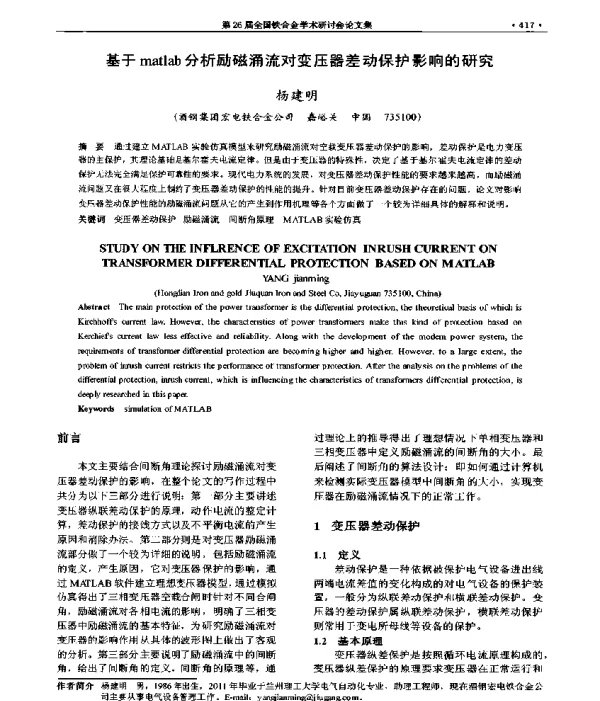

基于matlab分析励磁涌流对变压器差动保护影响的研究

《基于matlab分析励磁涌流对变压器差动保护影响的研究》是一篇探讨电力系统中变压器差动保护性能的学术论文。该研究通过MATLAB仿真平台，深入分析了励磁涌流对变压器差动保护的影响，并提出了相应的改进措施。论文旨在提高变压器差动保护的准确性和可靠性，为电力系统的安全运行提供理论支持。

励磁涌流是变压器在空载合闸或外部故障切除后恢复供电时产生的一种瞬态电流，其幅值可达额定电流的6到8倍，且含有大量谐波成分。由于励磁涌流具有非对称性、衰减特性以及谐波含量高等特点，容易引起差动保护误动作，从而影响电力系统的稳定运行。因此，研究励磁涌流对差动保护的影响具有重要的现实意义。

本文首先介绍了变压器的基本工作原理和差动保护的基本原理。差动保护是利用变压器两侧电流的差值来判断内部故障的一种保护方式，其核心思想是当变压器内部发生故障时，流入和流出的电流不相等，从而触发保护装置动作。然而，在励磁涌流的情况下，两侧电流可能呈现较大的差异，导致差动保护误判。

为了更直观地分析励磁涌流对差动保护的影响，作者采用MATLAB/Simulink搭建了变压器模型，并模拟了不同工况下的励磁涌流情况。通过对仿真结果的分析，发现励磁涌流的存在会导致差动保护的动作特性发生变化，特别是在励磁涌流的初始阶段，差动电流可能会超过整定值，从而引发误动作。

此外，论文还讨论了励磁涌流的谐波成分及其对差动保护的影响。由于励磁涌流中含有大量的二次谐波，而差动保护通常会采用二次谐波制动的方法来防止误动作。然而，当励磁涌流的谐波含量较高时，二次谐波制动可能无法有效抑制差动保护的动作，导致保护装置误动作。

针对上述问题，论文提出了一些改进措施。例如，可以引入更加精确的谐波识别算法，或者结合其他保护方法，如过电流保护、方向保护等，形成多级保护策略。同时，还可以通过优化差动保护的整定值，提高保护的灵敏度和选择性。

论文还比较了不同类型的差动保护方案在面对励磁涌流时的表现，包括传统的差动保护、带谐波制动的差动保护以及基于神经网络的智能差动保护。实验结果表明，基于神经网络的差动保护能够更有效地识别励磁涌流与故障电流的区别，从而减少误动作的发生。

在实际应用中，励磁涌流对差动保护的影响不仅取决于变压器的参数，还受到电网结构、负荷变化以及系统电压波动等因素的影响。因此，论文建议在工程实践中应充分考虑这些因素，并根据实际情况调整保护策略。

综上所述，《基于matlab分析励磁涌流对变压器差动保护影响的研究》是一篇具有较高参考价值的学术论文。它不仅系统地分析了励磁涌流对差动保护的影响，还提出了有效的改进措施，为电力系统保护技术的发展提供了新的思路。通过MATLAB仿真，论文验证了理论分析的正确性，并为实际工程应用提供了可靠的依据。
