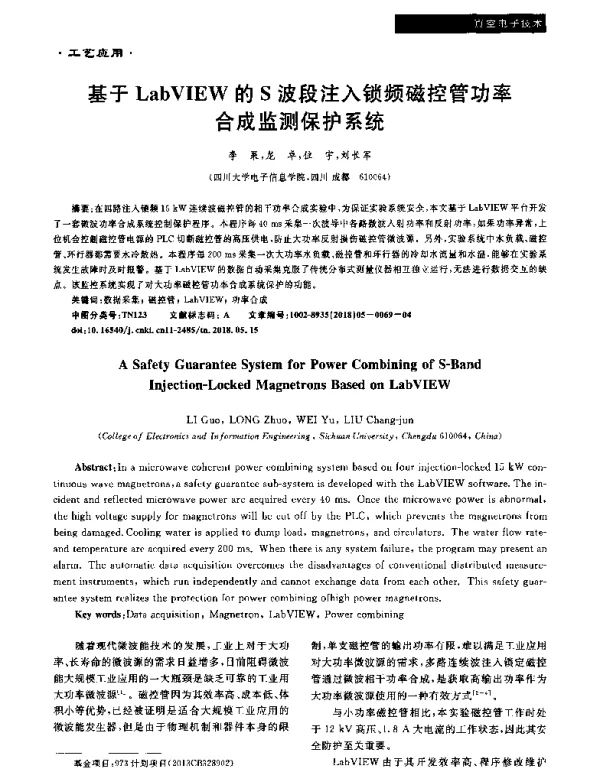

基于LabVIEW的S波段注入锁频磁控管功率合成监测保护系统

《基于LabVIEW的S波段注入锁频磁控管功率合成监测保护系统》是一篇关于微波电子技术与自动控制领域的研究论文，主要探讨了在S波段范围内，如何利用LabVIEW平台构建一个能够对磁控管功率合成系统进行实时监测与保护的控制系统。该论文针对当前磁控管在高功率输出时存在的频率不稳定、功率波动以及系统过载等问题，提出了一种基于注入锁频技术的解决方案，并结合LabVIEW强大的图形化编程能力，实现了对整个系统的智能化监控。

磁控管作为一种重要的微波源，在雷达、通信和工业加热等领域有着广泛的应用。然而，由于其固有的非线性特性和工作环境的复杂性，磁控管在运行过程中容易出现频率漂移、功率不稳等现象，这不仅影响设备的性能，还可能对系统造成损坏。因此，如何实现对磁控管工作的有效监测与保护，成为了一个重要的研究课题。

在本论文中，作者提出了基于注入锁频技术的磁控管频率稳定方案。注入锁频是一种通过外部信号对磁控管的振荡频率进行锁定的技术，能够有效抑制频率漂移，提高系统的稳定性。该方法的核心在于设计一个合适的注入信号源，并将其与磁控管的输出信号进行比较，通过反馈机制调整注入信号的频率，从而实现对磁控管频率的精确控制。

为了实现对磁控管功率合成系统的实时监测与保护，论文中采用了LabVIEW作为开发平台。LabVIEW是一种基于图形化编程的虚拟仪器开发环境，具有良好的数据采集、处理和可视化功能。通过LabVIEW，作者设计了一个用户友好的界面，能够实时显示磁控管的工作状态，包括输出功率、频率、温度等关键参数，并在检测到异常情况时发出警报，及时采取保护措施。

此外，论文还详细介绍了系统的硬件组成和软件架构。硬件部分主要包括信号发生器、功率计、温度传感器、数据采集卡等设备，用于采集磁控管运行过程中的各种数据。软件部分则由LabVIEW编写，负责数据的处理、分析和控制逻辑的实现。整个系统具备良好的扩展性和可维护性，能够适应不同应用场景的需求。

在实验验证方面，论文通过实际测试对系统的性能进行了评估。测试结果表明，该系统能够在S波段范围内实现对磁控管频率的稳定控制，并有效监测功率变化，防止过载情况的发生。同时，系统响应速度快，操作简便，具有较高的实用价值。

综上所述，《基于LabVIEW的S波段注入锁频磁控管功率合成监测保护系统》这篇论文为磁控管在高功率应用中的稳定运行提供了一种有效的解决方案。通过对注入锁频技术和LabVIEW平台的结合，实现了对磁控管功率合成系统的智能化监测与保护，具有较强的工程应用前景。
