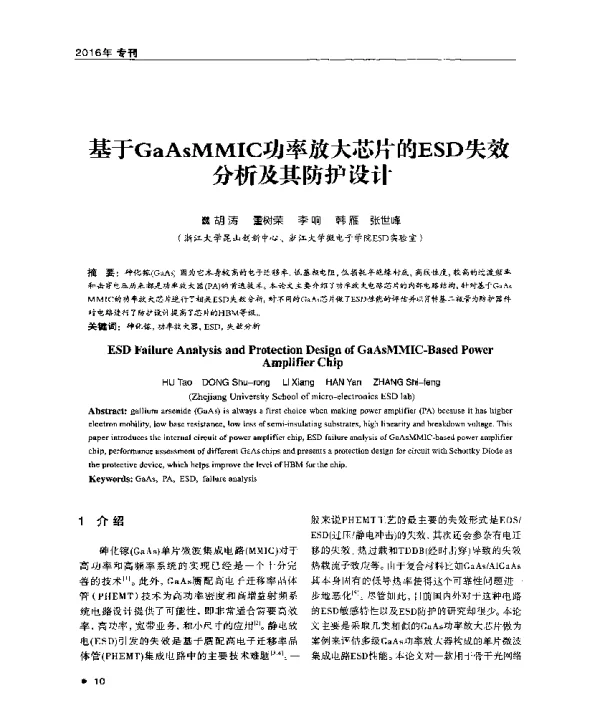

基于GaAsMMIC功率放大芯片的ESD失效分析及其防护设计

《基于GaAs MMIC功率放大芯片的ESD失效分析及其防护设计》是一篇研究GaAs MMIC（单片微波集成电路）功率放大器在静电放电（ESD）环境下失效机制并提出防护设计策略的学术论文。该论文针对当前高频、高功率电子系统中广泛使用的GaAs MMIC器件，探讨了其在生产、封装及使用过程中可能遇到的ESD问题，并通过实验和仿真手段分析了ESD对器件性能的影响。

在现代通信和雷达系统中，GaAs MMIC因其优异的高频特性、低噪声和高增益等优点被广泛应用。然而，由于其材料特性和结构特点，GaAs MMIC对静电放电非常敏感。一旦发生ESD事件，可能导致器件内部的PN结击穿、金属层熔融或介质层损坏，从而影响器件的正常工作甚至导致永久性损坏。

该论文首先介绍了ESD的基本原理和分类，包括人体模型（HBM）、机器模型（MM）和充电设备模型（CDM）。通过对不同ESD模型下的测试数据进行分析，论文揭示了GaAs MMIC在不同放电条件下表现出的失效模式和阈值电压。实验结果表明，GaAs MMIC的ESD耐受能力与其结构设计、工艺参数以及封装方式密切相关。

为了进一步提高GaAs MMIC的抗ESD能力，论文提出了多种防护设计方法。其中包括在芯片内部引入ESD保护电路，如二极管钳位结构、电阻分压网络和电容滤波等。同时，论文还探讨了在封装阶段采用特殊材料和结构设计，以降低静电积累和放电风险。此外，文章还建议在系统设计中增加外部保护元件，如TVS二极管和滤波器，以形成多级防护体系。

论文通过实验验证了所提出的防护设计方案的有效性。实验结果显示，经过优化后的GaAs MMIC在ESD测试中表现出更高的耐受能力，其失效概率显著降低。同时，论文还对比了不同防护方案的优缺点，为实际应用提供了参考依据。

在理论分析方面，论文结合了半导体物理和电磁场理论，对ESD过程中的电流分布、电场强度和热效应进行了模拟计算。通过仿真结果与实验数据的对比，论文验证了模型的准确性，并进一步揭示了ESD失效的微观机理。

此外，论文还讨论了ESD防护设计在实际工程应用中的挑战和限制。例如，在高频电路中，保护电路可能会引入额外的寄生电容或电阻，从而影响器件的高频性能。因此，如何在不影响电路性能的前提下实现有效的ESD防护，是当前研究的一个重点。

总体而言，《基于GaAs MMIC功率放大芯片的ESD失效分析及其防护设计》是一篇具有较高实用价值和理论深度的论文。它不仅深入分析了GaAs MMIC在ESD环境下的失效机制，还提出了切实可行的防护设计方法，为提高电子器件的可靠性和稳定性提供了重要参考。随着高频电子系统的不断发展，此类研究对于推动相关技术的进步具有重要意义。
