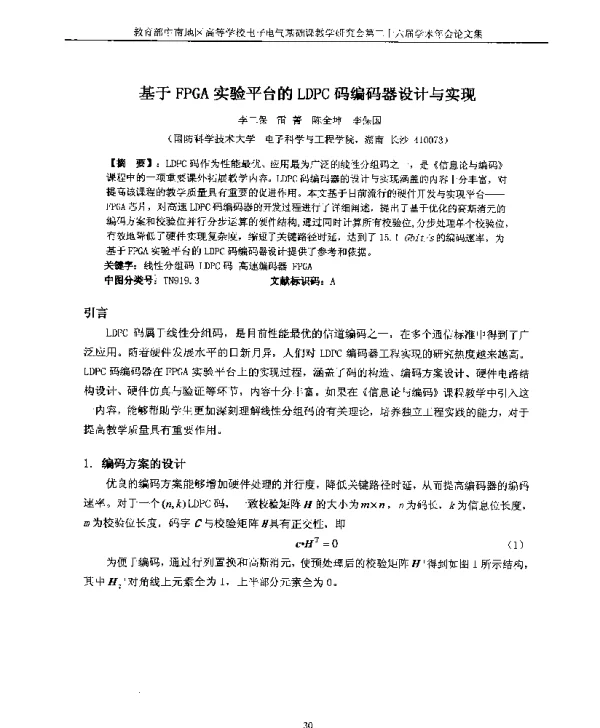

基于FPGA实验平台的LDPC码编码器设计与实现

《基于FPGA实验平台的LDPC码编码器设计与实现》是一篇探讨现代通信系统中高效纠错编码技术的研究论文。LDPC（Low-Density Parity-Check）码作为一种具有接近香农极限性能的线性纠错码，近年来在无线通信、数据存储和卫星传输等领域得到了广泛应用。本文旨在通过FPGA（Field-Programmable Gate Array）实验平台，设计并实现一个高效的LDPC码编码器，为实际应用提供理论支持和技术参考。

论文首先介绍了LDPC码的基本原理和数学模型。LDPC码是一种基于稀疏校验矩阵的线性分组码，其校验矩阵具有低密度的非零元素分布，使得在解码过程中可以采用迭代算法，如置信传播算法（Belief Propagation, BP）。这种特性使LDPC码在误码率性能上优于传统的卷积码和Turbo码，尤其在高信噪比条件下表现出显著优势。

接着，论文详细描述了LDPC码编码器的设计方法。编码器的核心任务是根据给定的生成矩阵，将信息位转换为符合LDPC码规则的校验位。文章提出了一种基于校验矩阵的编码算法，并结合FPGA的硬件特性进行优化设计。为了提高编码效率，作者采用了并行处理结构，充分利用FPGA的可编程逻辑资源，实现了高速、低延迟的编码功能。

在硬件实现方面，论文选择了Xilinx公司的FPGA开发板作为实验平台，具体使用了Virtex-7系列芯片。该芯片具备丰富的逻辑单元和高速I/O接口，能够满足LDPC编码器对计算能力和数据吞吐量的要求。论文中详细说明了编码器的模块划分，包括控制模块、数据缓冲模块和编码运算模块等，每个模块的功能和连接方式均进行了清晰的描述。

此外，论文还对LDPC码编码器的性能进行了测试和分析。通过仿真工具如MATLAB和ModelSim，作者验证了编码器的正确性和稳定性。同时，在FPGA平台上进行了实际运行测试，测量了编码器的时延、吞吐率和资源占用情况。结果表明，所设计的编码器能够在较高的数据速率下稳定工作，并且在FPGA资源消耗方面具有良好的优化效果。

论文进一步讨论了LDPC码在实际通信系统中的应用前景。随着5G和物联网技术的发展，对高速、可靠的数据传输需求日益增加，LDPC码因其优异的纠错能力成为研究热点。本文提出的基于FPGA的编码器设计，不仅为LDPC码的硬件实现提供了可行方案，也为后续的解码器设计和系统集成奠定了基础。

最后，论文总结了研究的主要成果，并指出了未来可能的研究方向。作者认为，虽然当前设计已经实现了基本的编码功能，但在编码速度和资源利用率方面仍有提升空间。未来的工作可以考虑引入更高效的编码算法，或者结合其他先进的编解码技术，以进一步提升系统的整体性能。

综上所述，《基于FPGA实验平台的LDPC码编码器设计与实现》是一篇具有较高实用价值和学术意义的研究论文。通过对LDPC码编码器的深入研究和硬件实现，为现代通信系统中的高效纠错编码提供了新的思路和技术支持。
