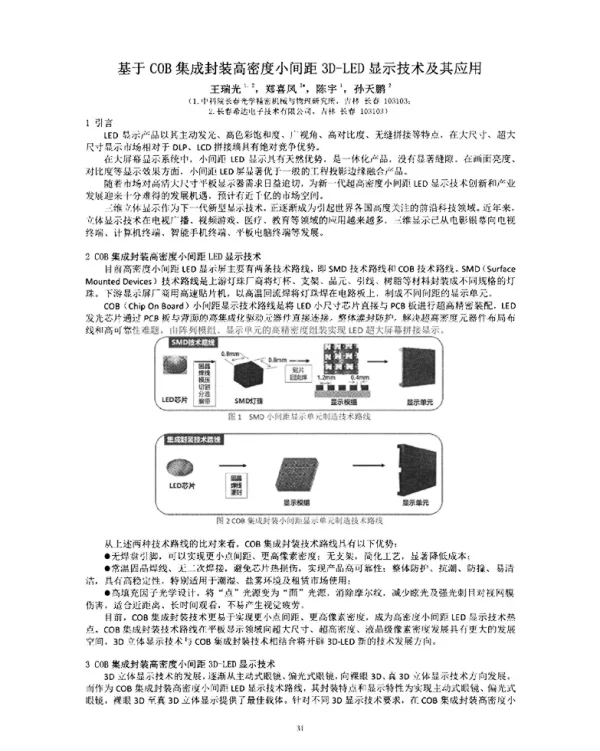

基于COB集成封装高密度小间距3D-LED显示技术及其应用

《基于COB集成封装高密度小间距3D-LED显示技术及其应用》是一篇聚焦于LED显示技术前沿发展的学术论文。该论文深入探讨了COB（Chip on Board）集成封装技术在高密度小间距LED显示中的应用，以及其在三维（3D）显示领域的潜力。随着显示技术的不断进步，人们对视觉体验的要求也在不断提高，传统LED显示技术在分辨率、亮度和视角等方面逐渐暴露出不足，而COB集成封装技术为解决这些问题提供了新的思路。

COB技术是一种将LED芯片直接封装在基板上的工艺，相较于传统的SMD（Surface Mount Device）技术，COB技术具有更高的集成度、更小的像素间距以及更稳定的性能。在高密度小间距LED显示中，COB技术能够有效减少像素之间的空隙，提高画面的细腻度和清晰度，从而实现更加逼真的视觉效果。此外，COB技术还能够提升LED显示屏的耐用性和抗干扰能力，使其适用于更多复杂的应用环境。

论文中详细分析了COB集成封装技术的工作原理和关键工艺流程，包括芯片选择、基板设计、封装材料选用以及散热管理等。通过对这些关键技术的研究，作者提出了优化的COB封装方案，使得LED显示屏在保持高亮度的同时，还能具备更低的功耗和更长的使用寿命。同时，论文还讨论了如何通过改进封装结构来增强LED显示屏的可靠性，特别是在高温和高湿度环境下仍能保持良好的性能。

在3D显示技术方面，论文探讨了如何利用COB集成封装技术实现高密度小间距LED的立体成像效果。3D显示技术的核心在于实现左右眼图像的分离与融合，而高密度小间距LED显示屏则为这一目标提供了更高的分辨率和更宽的视角。通过结合COB技术的优势，论文提出了一种新型的3D显示架构，能够在不依赖外部设备的情况下实现裸眼3D效果，极大地提升了用户的沉浸感和交互体验。

论文还介绍了该技术在多个实际应用场景中的应用实例，包括商业展示、虚拟现实、医疗影像以及工业监控等领域。在商业展示中，高密度小间距3D-LED显示屏可以提供更加生动和直观的信息展示方式，吸引消费者的注意力；在虚拟现实领域，该技术能够增强沉浸感，使用户获得更加真实的虚拟体验；在医疗影像方面，高精度的LED显示有助于医生更清晰地观察病灶，提高诊断的准确性；而在工业监控中，该技术则能够提供更清晰的图像质量，帮助操作人员更好地进行实时监测。

此外，论文还对当前存在的技术挑战进行了深入分析，并提出了相应的解决方案。例如，在高密度小间距LED显示中，由于像素间距极小，容易出现光斑和亮度不均等问题，影响显示效果。针对这一问题，作者提出了一种基于光学优化的像素排列方式，以改善亮度均匀性并减少光斑现象。同时，论文还探讨了如何通过智能控制算法来提升LED显示屏的动态响应能力，使其在高速运动场景下依然能够保持清晰的画面。

总体而言，《基于COB集成封装高密度小间距3D-LED显示技术及其应用》是一篇具有重要参考价值的学术论文，不仅系统地阐述了COB集成封装技术在高密度小间距LED显示中的优势，还探索了其在3D显示领域的广阔前景。随着LED显示技术的不断发展，COB集成封装技术有望成为未来高密度显示市场的主流方案，为各行各业带来更加先进的视觉体验。
