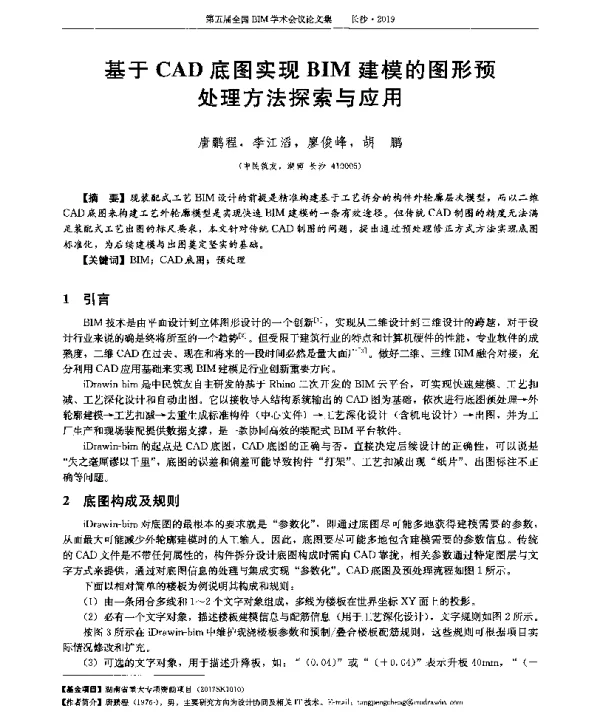

基于CAD底图实现BIM建模的图形预处理方法探索与应用

《基于CAD底图实现BIM建模的图形预处理方法探索与应用》是一篇探讨如何利用CAD底图进行BIM建模前图形预处理的学术论文。该论文针对当前建筑信息模型（BIM）建模过程中存在的数据转换复杂、效率低下等问题，提出了系统性的图形预处理方法，旨在提高BIM建模的准确性与效率。

在现代建筑设计中，CAD（计算机辅助设计）作为传统的设计工具，广泛应用于工程图纸的绘制与管理。然而，随着BIM技术的普及，设计师和工程师逐渐意识到，仅依靠CAD图纸难以满足BIM建模对数据完整性和结构化的要求。因此，如何将CAD底图有效地转化为BIM模型成为研究的重点。

本文首先分析了CAD底图与BIM建模之间的差异，指出CAD图纸通常以二维平面为主，缺乏三维信息和构件属性，而BIM模型则要求具备完整的几何信息、空间关系以及构件属性。这种差异导致了传统CAD图纸在直接导入BIM软件时存在诸多问题，如图层混乱、线型不统一、信息缺失等。

为了解决这些问题，论文提出了一套图形预处理方法。该方法主要包括以下几个步骤：首先是CAD图纸的清理与标准化，包括去除多余图层、统一线型和颜色、修复错误几何等；其次是图形要素的识别与分类，通过算法识别不同类型的构件，并将其归类到相应的BIM构件类型中；最后是信息的补充与关联，将CAD图纸中的几何信息与BIM构件属性进行匹配，确保模型的数据完整性。

在实际应用中，该预处理方法被应用于多个建筑工程项目，取得了良好的效果。通过对不同类型的CAD图纸进行处理，研究人员发现，经过预处理后的图纸能够更准确地映射到BIM模型中，不仅提高了建模效率，还减少了后期修改和调整的工作量。

此外，论文还探讨了图形预处理方法在不同BIM软件平台上的兼容性问题。由于不同的BIM软件对数据格式和构件定义有所差异，因此在预处理过程中需要考虑目标软件的特性，以确保最终的BIM模型能够顺利导入并使用。

在技术实现方面，论文采用了多种计算机视觉和图像处理技术，如边缘检测、轮廓识别、模式匹配等，以提高图形识别的准确性。同时，结合人工智能算法，对CAD图纸中的常见构件进行自动识别和分类，大大降低了人工干预的需求。

通过实验对比，论文展示了预处理前后BIM建模的效率提升情况。结果显示，经过图形预处理的CAD图纸，其BIM建模时间平均缩短了30%以上，且模型的准确性和一致性得到了显著提高。这表明，图形预处理方法在实际工程应用中具有重要的价值。

论文还指出了未来研究的方向，例如进一步优化图形识别算法、提高预处理方法的自动化程度、加强与其他BIM工具的集成等。这些方向将有助于推动CAD与BIM技术的深度融合，提升建筑设计的整体效率。

综上所述，《基于CAD底图实现BIM建模的图形预处理方法探索与应用》是一篇具有实践意义和理论深度的论文，为BIM建模提供了新的思路和技术支持。通过有效的图形预处理，不仅能够解决CAD图纸与BIM建模之间的数据转换问题，还能为建筑设计行业的数字化转型提供有力保障。
