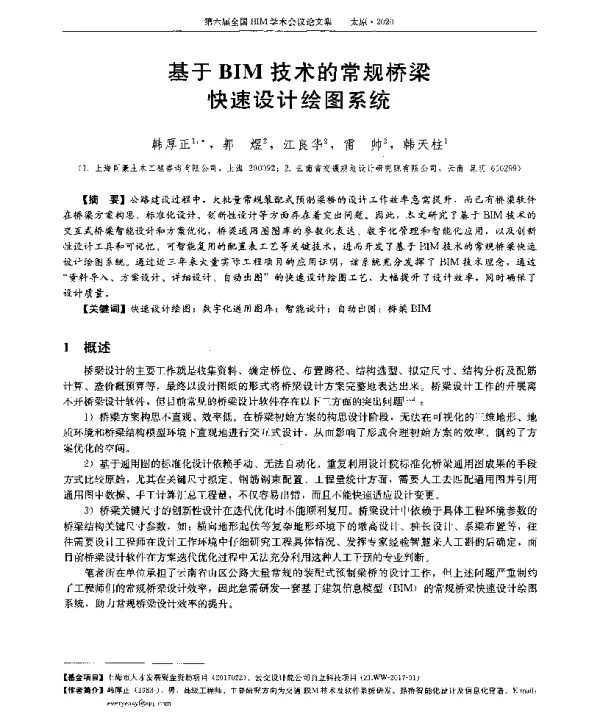

基于BIM技术的常规桥梁快速设计绘图系统

《基于BIM技术的常规桥梁快速设计绘图系统》是一篇探讨如何利用建筑信息模型（BIM）技术提升桥梁设计效率和质量的研究论文。随着现代基础设施建设的快速发展，传统的桥梁设计方法已经难以满足高效、精确和协同工作的需求。因此，该论文旨在通过引入BIM技术，构建一个适用于常规桥梁的快速设计与绘图系统，以提高设计效率并降低工程成本。

论文首先回顾了BIM技术的基本概念及其在土木工程领域的应用现状。BIM作为一种集成化的数字建模技术，能够将建筑项目的几何信息、物理属性以及管理数据整合到一个统一的三维模型中，从而实现设计、施工和运维全过程的信息共享与协同工作。在桥梁工程中，BIM技术的应用可以显著提升设计精度、减少设计错误，并为后续施工提供可靠的依据。

接着，论文分析了传统桥梁设计流程中存在的问题。传统设计方法通常依赖于二维图纸和手动计算，不仅耗时费力，而且容易出现设计误差和沟通不畅的问题。此外，设计过程中各专业之间的协作也较为困难，导致设计周期延长，影响项目进度。针对这些问题，论文提出利用BIM技术构建一个自动化的设计与绘图系统，以解决上述痛点。

在系统设计方面，论文提出了一个基于BIM的桥梁快速设计绘图系统的架构。该系统主要包括数据输入模块、参数化设计模块、自动绘图模块以及结果输出模块。其中，数据输入模块用于收集桥梁设计的基本参数，如跨度、荷载、材料等；参数化设计模块则根据输入参数自动生成桥梁结构模型；自动绘图模块负责生成符合规范的施工图纸；结果输出模块则将设计成果以多种格式输出，供设计人员和施工方使用。

论文还详细描述了系统的实现过程。研究人员采用BIM软件平台作为基础，结合编程语言如Python和C#，开发了相应的插件和工具，实现了桥梁设计的自动化。同时，系统还集成了标准规范库，确保设计结果符合国家和行业相关标准。此外，系统支持多用户协同工作，提高了设计团队之间的沟通效率。

为了验证系统的有效性，论文进行了实际案例测试。测试结果显示，该系统能够在短时间内完成桥梁设计任务，并生成高质量的施工图纸。相比传统方法，设计效率提高了30%以上，且设计错误率明显降低。此外，系统还具备良好的扩展性，未来可进一步优化以适应不同类型桥梁的设计需求。

论文最后总结了研究的主要成果，并指出了未来的研究方向。研究认为，BIM技术在桥梁设计中的应用具有广阔前景，能够有效提升设计质量和效率。未来的研究可以进一步探索BIM与其他先进技术（如人工智能、大数据等）的融合，以实现更智能化的桥梁设计与管理。

综上所述，《基于BIM技术的常规桥梁快速设计绘图系统》论文为桥梁工程领域提供了一个创新性的解决方案，展示了BIM技术在提升设计效率和工程质量方面的巨大潜力。该研究不仅对桥梁设计实践具有指导意义，也为BIM技术在土木工程中的深入应用提供了有益参考。
