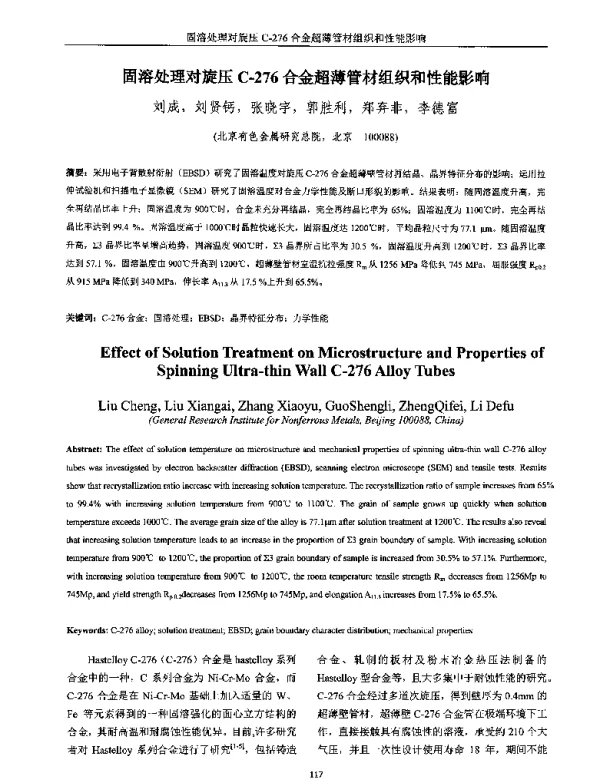

固溶处理对旋压C-276合金超薄管材组织和性能影响

《固溶处理对旋压C-276合金超薄管材组织和性能影响》是一篇研究金属材料加工工艺对其微观结构和力学性能影响的学术论文。该论文聚焦于C-276合金，这是一种广泛应用于化工、能源等领域的高镍基耐腐蚀合金。由于其优异的抗腐蚀性能和高温强度，C-276合金在制造精密部件时具有重要价值。然而，传统的加工方法在制造超薄管材时往往面临成形难度大、表面质量差等问题。因此，旋压技术作为一种高效的塑性加工手段被引入到C-276合金的生产中。

旋压加工是一种通过旋转模具和压力作用使金属材料变形的工艺，能够有效提高材料的成形精度和表面质量。然而，旋压过程中材料会受到较大的塑性变形，导致晶粒细化、位错密度增加，从而影响材料的后续性能。为了优化旋压后的材料性能，固溶处理成为一种重要的热处理工艺。固溶处理的主要目的是将合金中的第二相溶解到基体中，消除冷变形引起的内应力，并改善材料的组织均匀性和力学性能。

该论文通过实验研究了不同固溶处理参数对旋压C-276合金超薄管材组织和性能的影响。研究采用扫描电子显微镜（SEM）和X射线衍射（XRD）等手段分析了材料的微观结构变化，同时通过拉伸试验、硬度测试和腐蚀试验评估了材料的力学性能和耐腐蚀性能。结果表明，适当的固溶处理可以显著改善旋压后C-276合金的组织均匀性，减少晶界处的缺陷，从而提升材料的强度和延展性。

研究还发现，随着固溶温度的升高，材料中的碳化物和金属间化合物逐渐溶解，基体中的固溶元素分布更加均匀。这有助于提高材料的抗蠕变能力和高温稳定性。此外，固溶处理还能有效降低材料的残余应力，减少裂纹萌生的可能性，从而提高材料的疲劳寿命和使用寿命。

在腐蚀性能方面，论文通过电化学测试方法评估了旋压和固溶处理后的C-276合金在不同腐蚀环境下的表现。结果表明，经过适当固溶处理的样品表现出更高的耐腐蚀能力，特别是在含有氯离子的环境中，其腐蚀速率明显低于未处理样品。这说明固溶处理不仅改善了材料的机械性能，也增强了其在恶劣环境下的服役能力。

该论文的研究成果为C-276合金超薄管材的制备提供了理论依据和技术支持。通过对固溶处理工艺的优化，可以在保证材料成形质量的同时，显著提升其综合性能。这对于推动高性能金属材料在高端制造领域的应用具有重要意义。

此外，论文还探讨了旋压工艺参数与固溶处理之间的协同效应。例如，旋压速度、模具形状以及变形程度等因素都会影响材料的最终性能，而这些因素在固溶处理过程中可能需要进行相应的调整。研究认为，在实际生产中应结合具体应用场景，合理选择旋压和固溶处理的工艺参数，以达到最佳的材料性能。

总体而言，《固溶处理对旋压C-276合金超薄管材组织和性能影响》这篇论文深入分析了固溶处理对旋压C-276合金超薄管材的影响机制，揭示了材料在加工过程中的微观结构演变规律及其对宏观性能的影响。研究成果不仅为相关材料的加工工艺优化提供了科学依据，也为进一步开发高性能金属材料提供了参考方向。
