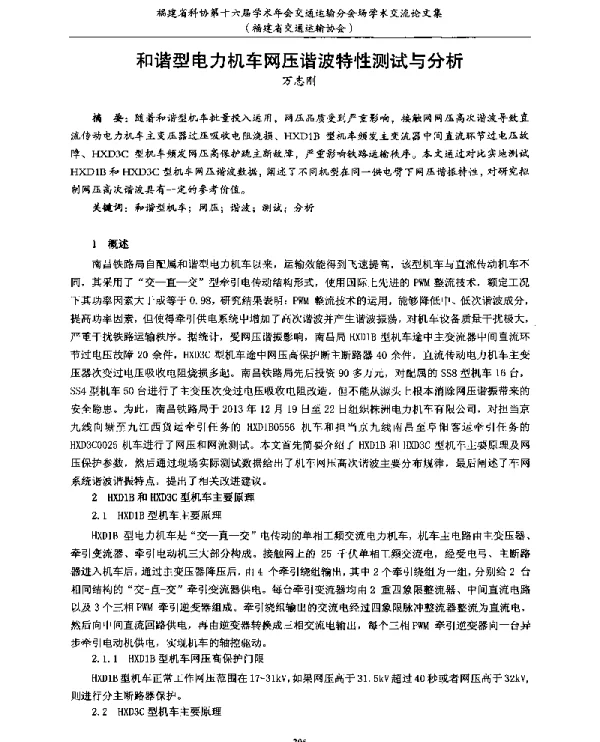

和谐型电力机车网压谐波特性测试与分析

《和谐型电力机车网压谐波特性测试与分析》是一篇关于电力机车运行过程中电网电压谐波特性的研究论文。该论文旨在探讨和谐型电力机车在实际运行中对电网电压质量的影响，特别是在谐波方面的表现。随着我国铁路运输的快速发展，电力机车作为牵引动力的重要组成部分，其运行状态直接影响到电网的稳定性和电能质量。因此，对该类机车的谐波特性进行深入研究具有重要的现实意义。

论文首先介绍了和谐型电力机车的基本结构和工作原理，包括其主电路、牵引变流器以及控制系统等关键部分。这些组件在运行过程中会产生一定的谐波电流，进而影响电网电压的波形质量。作者指出，由于电力电子器件的非线性特性，电力机车在运行时会向电网注入大量的谐波电流，尤其是低次谐波，如3次、5次和7次谐波，这些谐波会对电网造成不良影响。

在测试方法方面，论文详细描述了如何通过现场测试和仿真分析相结合的方式，对和谐型电力机车的网压谐波特性进行测量和分析。测试过程中，采用了高精度的电压和电流传感器，并利用数字信号处理技术对采集的数据进行分析。同时，论文还介绍了使用MATLAB/Simulink建立的仿真模型，用于模拟不同工况下的电网电压变化情况，从而验证实测数据的准确性。

论文的研究结果表明，和谐型电力机车在运行过程中确实会对电网产生显著的谐波干扰，尤其是在负载变化较大的情况下，谐波含量会明显增加。此外，论文还发现，不同的运行模式和控制策略会对谐波特性产生不同的影响。例如，在恒速运行状态下，谐波含量相对较低；而在加速或减速过程中，谐波成分则会显著增加。

针对上述问题，论文提出了多种抑制谐波的方法，包括优化牵引变流器的控制策略、采用滤波器装置以及改进电网接入方式等。其中，基于PWM（脉宽调制）技术的控制策略被证明能够有效降低谐波电流的幅值，提高电网电压的质量。此外，论文还建议在电力机车设计阶段就考虑谐波抑制措施，以减少对电网的负面影响。

论文进一步分析了不同运行条件下谐波的变化规律，例如在不同速度等级、不同牵引功率以及不同接触网电压水平下，谐波特性表现出明显的差异。作者认为，这些差异主要源于电力机车内部电气设备的工作状态和电网条件的变化。因此，在实际应用中，需要根据具体情况进行动态调整，以确保电网的稳定运行。

此外，论文还讨论了谐波对其他电气设备可能造成的影响，如变压器、电缆以及继电保护装置等。研究表明，过量的谐波电流可能导致设备过热、效率下降甚至损坏。因此，论文强调了对电网谐波进行实时监测和管理的重要性，特别是在电力机车密集运行的区域。

总体而言，《和谐型电力机车网压谐波特性测试与分析》这篇论文通过对和谐型电力机车运行过程中的谐波特性进行系统研究，为解决电力机车对电网造成的谐波污染问题提供了理论依据和技术支持。论文不仅有助于提高电力机车的运行效率，也为保障电网的安全稳定运行提供了重要参考。
