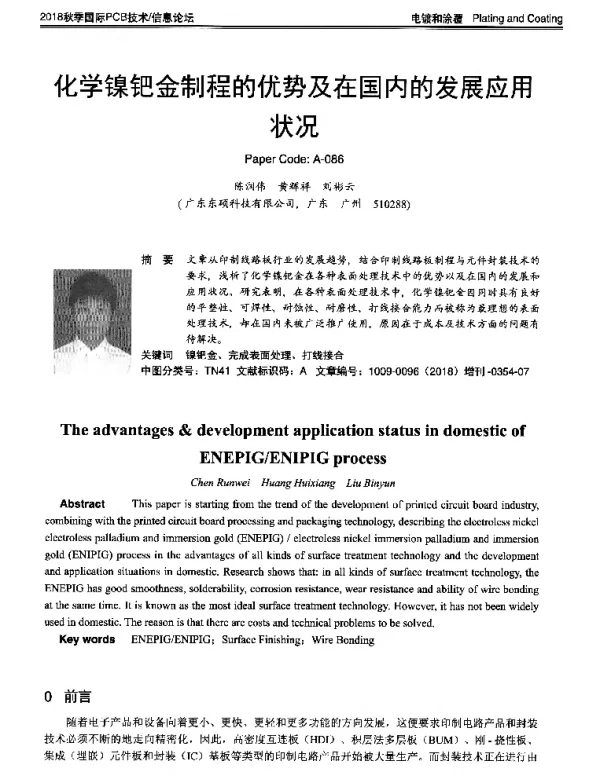

化学镍钯金制程的优势及在国内的发展应用状况

《化学镍钯金制程的优势及在国内的发展应用状况》是一篇探讨现代电子制造中关键表面处理技术的论文。该论文详细分析了化学镍钯金（ENIG）工艺的技术特点、优势及其在国内外的应用情况，旨在为电子制造业提供理论支持和实践指导。

化学镍钯金制程是一种用于印刷电路板（PCB）表面处理的先进工艺，主要通过化学沉积的方式在铜表面上形成一层镍、钯和金的复合镀层。其中，镍层起到阻隔铜与后续金属层之间的扩散作用，钯层则有助于改善金层的附着力，而金层则提供了良好的导电性、抗氧化性和可焊性。这种多层结构使得ENIG成为一种广泛应用于高密度互连（HDI）电路板、BGA封装以及高频通信设备中的理想表面处理方案。

ENIG制程具有多项显著优势。首先，其工艺流程相对简单，无需复杂的机械加工或高温处理，降低了生产成本和能耗。其次，ENIG形成的镀层均匀且致密，能够有效防止铜氧化，提高产品的长期稳定性。此外，ENIG镀层具有良好的焊接性能，适用于多种焊料，如无铅焊料，符合当前环保和可持续发展的要求。同时，ENIG工艺还具备良好的耐腐蚀性和耐磨性，适用于恶劣环境下的电子产品。

在国际上，ENIG制程已经被广泛应用，尤其是在高端电子制造领域。欧美国家的许多大型电子企业早已采用ENIG作为标准表面处理工艺，以提升产品质量和市场竞争力。随着全球电子产业的不断发展，ENIG技术也不断优化，例如通过改进化学配方、优化工艺参数等方式，进一步提高了镀层的质量和一致性。

在国内，ENIG制程的应用近年来呈现出快速增长的趋势。随着国内电子制造业的快速发展，特别是消费电子、汽车电子和通信设备等领域的崛起，对高性能、高质量的表面处理技术的需求日益增加。越来越多的PCB制造商开始引入ENIG工艺，以满足客户对产品可靠性和稳定性的要求。

然而，尽管ENIG技术在国内的应用逐渐扩大，但仍然面临一些挑战。首先是技术门槛较高，需要专业的设备和熟练的操作人员，这对中小型企业的技术能力提出了较高要求。其次是原材料成本较高，尤其是金和钯的价格波动较大，可能影响整体生产成本。此外，ENIG工艺在某些特殊应用场景下可能存在局限性，例如在极小尺寸的电路板上，镀层厚度控制难度较大。

为了推动ENIG技术在国内的进一步发展，相关企业和科研机构正在加大技术研发力度。一方面，通过改进化学镀液的配方和工艺流程，提高镀层质量和一致性；另一方面，加强人才培养和技术推广，提升整个行业的技术水平。同时，政策支持和行业标准的完善也为ENIG技术的推广提供了有力保障。

总体来看，《化学镍钯金制程的优势及在国内的发展应用状况》这篇论文全面分析了ENIG技术的特点和优势，并结合国内实际情况，指出了其发展现状和未来方向。该论文不仅为电子制造行业提供了重要的理论参考，也为推动国内高端电子制造技术的发展提供了有益的启示。
