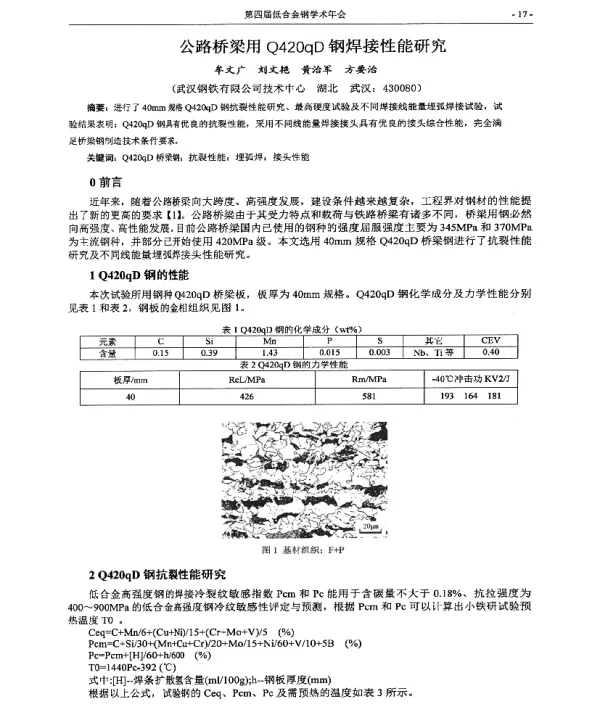

公路桥梁用Q420qD钢焊接性能研究

《公路桥梁用Q420qD钢焊接性能研究》是一篇关于高强度钢材在桥梁工程中应用的研究论文。该论文针对当前公路桥梁建设中广泛使用的Q420qD钢材，深入探讨了其焊接性能，旨在为桥梁结构设计和施工提供科学依据和技术支持。

Q420qD钢是一种低合金高强度结构钢，具有较高的强度、良好的韧性以及优良的可焊性，被广泛应用于大跨度桥梁、高层建筑等重要工程结构中。随着我国交通基础设施的不断发展，对桥梁材料的要求也日益提高，因此研究Q420qD钢的焊接性能显得尤为重要。

该论文首先介绍了Q420qD钢的基本成分和力学性能，分析了其在不同环境条件下的使用特性。随后，文章重点研究了Q420qD钢在焊接过程中的热影响区（HAZ）组织变化及其对焊接接头性能的影响。通过实验手段，如金相显微镜观察、硬度测试、拉伸试验和冲击试验等，全面评估了焊接过程中可能出现的缺陷及其对结构安全的影响。

研究结果表明，Q420qD钢在适当的焊接工艺条件下，能够获得良好的焊接接头性能。然而，在焊接过程中，由于高温作用导致的晶粒粗化、脆性相析出等问题，可能会降低焊接接头的韧性。因此，论文建议采用合适的预热温度、控制焊接热输入以及合理的焊后热处理措施，以改善焊接质量。

此外，论文还探讨了不同焊接方法对Q420qD钢焊接性能的影响。例如，气体保护焊（如CO₂焊、氩弧焊）与埋弧焊在焊接速度、熔深及成形质量等方面各有优劣。研究发现，采用气体保护焊能够有效减少焊接裂纹的发生，提高焊接接头的塑性和韧性。

在实际应用方面，论文结合具体工程案例，分析了Q420qD钢在桥梁结构中的焊接施工难点及解决策略。例如，在厚板对接焊缝中，容易出现未熔合、夹渣等缺陷，需要采取多层多道焊工艺，并严格控制焊接参数，以确保焊接质量。

同时，论文还讨论了焊接过程中可能产生的应力集中问题。由于Q420qD钢具有较高的屈服强度，在焊接冷却过程中容易产生较大的残余应力，进而影响结构的疲劳性能和耐久性。因此，论文提出应结合有限元分析，预测焊接残余应力分布情况，并采取相应的优化措施。

通过对Q420qD钢焊接性能的系统研究，该论文不仅为桥梁工程的设计和施工提供了理论支持，也为相关标准的制定和焊接工艺的改进提供了参考依据。未来，随着新材料技术的发展，进一步研究高强钢的焊接性能，将有助于推动我国桥梁建设向更高水平迈进。

总之，《公路桥梁用Q420qD钢焊接性能研究》是一篇具有较高学术价值和实际应用意义的论文，对于提升桥梁结构的安全性、耐久性和经济性具有重要的指导作用。
