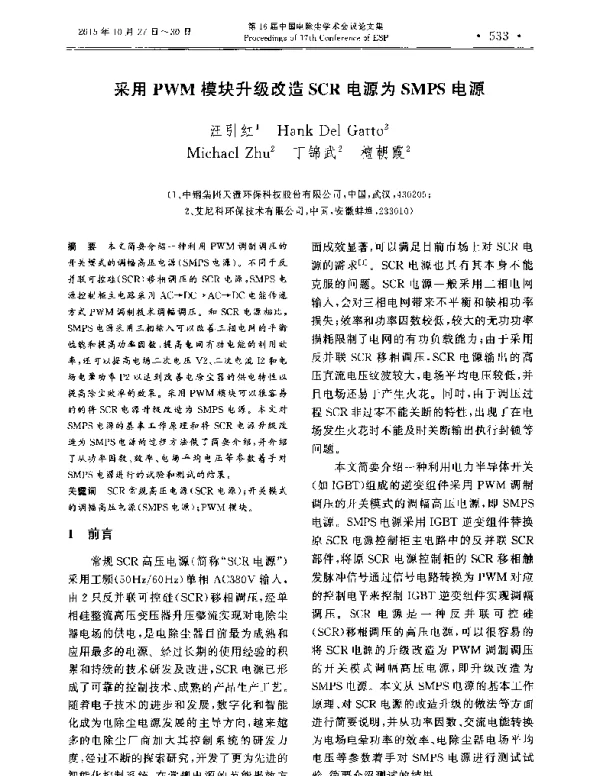

采用PWM模块升级改造SCR电源为SMPS电源

《采用PWM模块升级改造SCR电源为SMPS电源》是一篇探讨电力电子技术应用的论文，主要研究如何将传统的可控硅（SCR）电源系统升级为开关模式电源（SMPS）。随着现代工业对高效、稳定和节能电源需求的增加，传统SCR电源在效率、体积和响应速度等方面逐渐显现出不足。因此，本文提出了一种基于脉宽调制（PWM）模块的改造方案，旨在提升电源系统的性能。

论文首先回顾了SCR电源的工作原理及其在工业中的广泛应用。SCR是一种半控型电力电子器件，能够通过控制导通角来调节输出电压。然而，这种控制方式存在较大的能量损耗，尤其是在低负载情况下，效率显著下降。此外，SCR电源的体积较大，难以满足现代设备对小型化和高集成度的要求。

针对这些问题，论文提出采用PWM模块作为替代方案。PWM是一种通过调节开关器件的导通与关断时间比来控制输出电压的技术，具有较高的效率和良好的动态响应特性。通过引入PWM模块，可以实现对电源输出电压的精确控制，同时减少能量损耗，提高整体效率。

在具体实施过程中，论文详细分析了PWM模块的选型与设计方法。包括选择合适的功率开关器件（如MOSFET或IGBT），设计合理的驱动电路，以及优化PWM信号的生成与调制方式。同时，还讨论了如何将原有的SCR控制逻辑转换为PWM控制逻辑，以确保系统的稳定运行。

为了验证改造方案的有效性，论文进行了实验测试。实验结果表明，采用PWM模块后，电源系统的效率显著提高，特别是在轻载条件下，效率提升了约20%以上。同时，输出电压的稳定性也得到了改善，波动范围明显减小。此外，由于PWM模块的高频开关特性，电源的体积和重量也有所降低，更加符合现代工业设备的需求。

论文还探讨了改造过程中可能遇到的问题及解决方案。例如，在高频开关环境下，电磁干扰（EMI）是一个不可忽视的因素。为此，论文提出了一些抑制EMI的措施，如使用屏蔽电缆、优化PCB布局以及增加滤波电路等。这些措施有效降低了系统噪声，提高了整体的可靠性。

此外，论文还比较了SCR电源与SMPS电源在不同应用场景下的适用性。研究表明，在需要高效率、高精度和快速响应的场合，SMPS电源更具优势。而在一些对成本敏感的应用中，SCR电源仍然有一定的市场空间。因此，论文建议根据具体需求选择合适的电源类型。

最后，论文总结了本次升级改造的研究成果，并指出未来可以进一步探索的方向。例如，结合智能控制算法，如模糊控制或神经网络控制，以进一步提升SMPS电源的性能。同时，还可以研究如何将该技术应用于更多类型的电源系统，拓展其应用范围。

总体而言，《采用PWM模块升级改造SCR电源为SMPS电源》这篇论文为传统电源系统的现代化改造提供了可行的技术路径，具有重要的理论意义和实际应用价值。通过引入PWM模块，不仅提高了电源系统的效率和稳定性，也为未来的电力电子技术发展奠定了基础。
