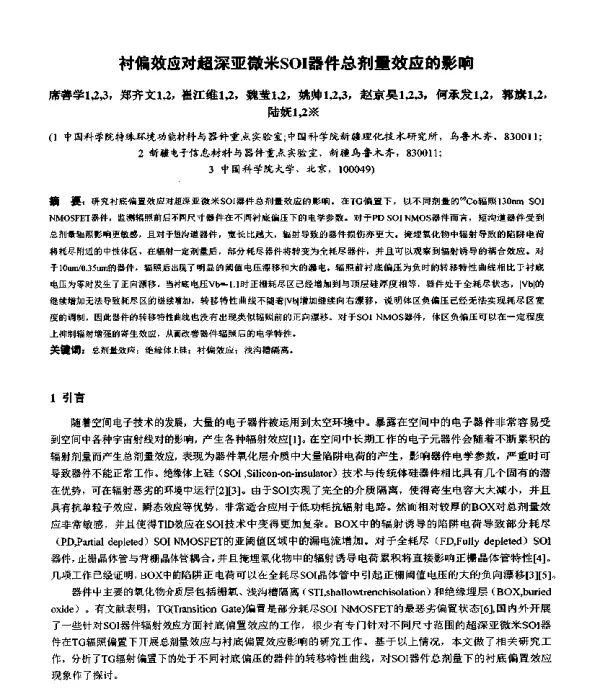

衬偏效应对超深亚微米SOI器件总剂量效应的影响

《衬偏效应对超深亚微米SOI器件总剂量效应的影响》是一篇探讨半导体器件在辐射环境下性能变化的论文。该论文聚焦于超深亚微米硅-on-绝缘体（SOI）器件，研究了衬偏效应在总剂量辐射条件下对器件性能的影响。随着半导体技术的发展，SOI器件因其优异的性能和较低的功耗被广泛应用于高性能电子系统中，特别是在航空航天、军事和高能物理等对可靠性要求极高的领域。然而，在这些环境中，器件会受到宇宙射线或人工辐射源产生的高能粒子的照射，导致总剂量效应，从而影响其正常工作。

总剂量效应是指器件在长期暴露于电离辐射下，由于辐射引起的电荷积累和缺陷生成，导致器件阈值电压漂移、漏电流增加以及载流子迁移率下降等现象。对于SOI器件而言，其结构不同于传统的体硅器件，具有绝缘层隔离的特性，这使得其在辐射环境下的行为有所不同。因此，研究衬偏效应对SOI器件总剂量效应的影响，有助于深入理解辐射对器件性能的作用机制，并为设计抗辐射能力更强的器件提供理论依据。

衬偏效应是指在SOI器件中，由于基底衬偏电压的存在，使得器件内部的电场分布发生变化，从而影响载流子的运动和电荷的积累。在辐射环境下，衬偏效应可能会加剧或缓解总剂量效应的影响，具体取决于器件的工作条件和辐射环境。论文通过实验和仿真相结合的方法，分析了不同衬偏电压对SOI器件在总剂量辐射下的性能变化。

论文首先介绍了SOI器件的基本结构及其在辐射环境下的特点，随后详细描述了实验所采用的测试方法和设备。实验中使用了不同能量的X射线和伽马射线作为辐射源，模拟实际应用中可能遇到的辐射环境。通过对不同衬偏电压下的SOI器件进行辐照测试，研究人员观察到了器件阈值电压的变化、漏电流的增加以及跨导的下降等现象。

研究结果表明，衬偏效应在一定程度上能够影响SOI器件的总剂量效应。当衬偏电压较高时，器件的阈值电压漂移更为显著，而较低的衬偏电压则有助于减缓这一过程。此外，衬偏电压还会影响器件内部电荷的积累方式，进而影响辐射引起的缺陷分布。这些发现为优化SOI器件的设计提供了重要的参考。

论文进一步讨论了衬偏效应与总剂量效应之间的相互作用机制。研究表明，衬偏电压可以改变SOI器件中电荷陷阱的填充状态，从而影响辐射诱导的电荷积累过程。在某些情况下，适当的衬偏电压甚至可以抑制部分缺陷的形成，从而降低总剂量效应带来的负面影响。这种现象为设计具有更高抗辐射能力的SOI器件提供了新的思路。

此外，论文还探讨了不同工艺参数对衬偏效应和总剂量效应的影响。例如，器件的沟道长度、氧化层厚度以及掺杂浓度等因素都会影响衬偏电压对辐射效应的调控能力。通过对这些参数的优化，可以在一定程度上提高SOI器件在辐射环境下的稳定性。

最后，论文总结了研究成果，并指出了未来研究的方向。作者认为，衬偏效应在SOI器件的总剂量效应中扮演着重要角色，未来的研究应进一步探索不同衬偏策略对器件性能的影响，并结合先进的仿真工具进行更精确的预测。同时，还需要考虑其他因素如温度、频率和工作模式对辐射效应的影响，以全面评估SOI器件在复杂环境下的可靠性。

综上所述，《衬偏效应对超深亚微米SOI器件总剂量效应的影响》这篇论文为理解辐射环境下SOI器件的行为提供了重要的理论支持和实验数据。通过深入研究衬偏效应的作用机制，不仅可以提升器件的抗辐射能力，还能推动高性能、高可靠性的电子系统在极端环境中的应用。
