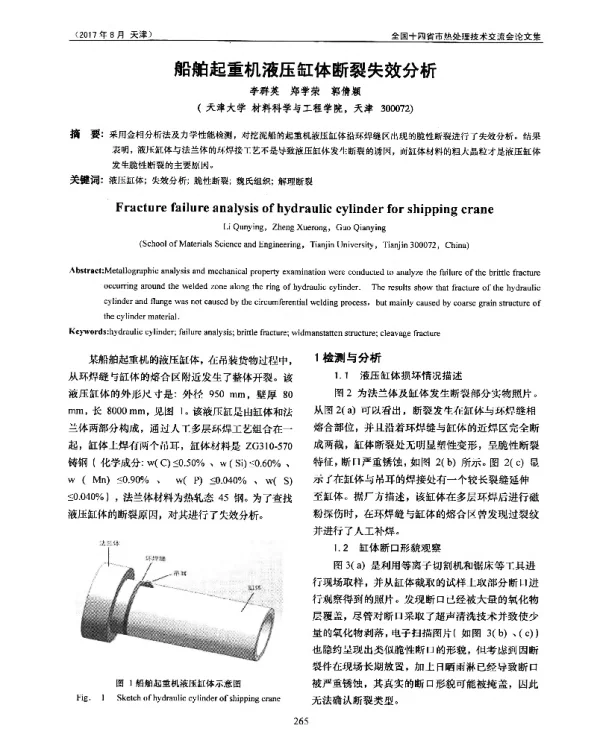

船舶起重机液压缸体断裂失效分析

《船舶起重机液压缸体断裂失效分析》是一篇关于船舶起重机关键部件——液压缸体断裂失效的深入研究论文。该论文通过对实际工程中发生的液压缸体断裂事故进行分析，探讨了断裂发生的原因、过程以及可能的改进措施，旨在为船舶起重机的安全运行和维护提供理论依据和技术支持。

论文首先介绍了船舶起重机的基本结构和液压系统的功能。液压系统在船舶起重机中起着至关重要的作用，它通过液压油的压力传递动力，实现起重设备的升降、旋转等操作。而液压缸作为液压系统的核心部件，承担着将液压能转化为机械能的重要任务。一旦液压缸体发生断裂，不仅会导致设备停机，还可能引发严重的安全事故。

在分析过程中，作者采用了多种方法对断裂的液压缸体进行了检测和评估。其中包括宏观观察、显微组织分析、化学成分分析以及力学性能测试等。通过对断裂部位的显微组织观察，发现断裂区域存在明显的裂纹扩展痕迹，并且材料内部出现了不同程度的脆性断裂特征。此外，化学成分分析结果表明，液压缸体的材料成分基本符合标准要求，但可能存在局部偏析或夹杂物等问题。

论文进一步探讨了液压缸体断裂的可能原因。首先，材料缺陷是一个重要因素。在制造过程中，如果原材料质量控制不严，或者加工工艺不当，可能会导致材料内部出现微小的裂纹或气孔，这些缺陷在长期使用过程中会逐渐扩大，最终导致断裂。其次，设计不合理也可能成为断裂的诱因。例如，液压缸体的设计应力集中区如果没有充分考虑，就容易在高负载下产生疲劳裂纹，进而引发断裂。

另外，外部环境因素也不容忽视。船舶起重机通常在海洋环境中工作，受盐雾、湿度、温度变化等影响较大。这些环境因素可能导致液压缸体表面腐蚀，降低其强度和韧性，从而增加断裂的风险。同时，船舶在航行过程中产生的振动和冲击也会对液压缸体造成额外的应力，加速其疲劳损伤。

论文还讨论了液压缸体断裂后的修复与预防措施。针对材料缺陷问题，建议加强原材料的质量控制，采用先进的无损检测技术，如超声波检测和磁粉检测，以及时发现潜在的缺陷。对于设计方面的问题，应优化液压缸体的结构设计，减少应力集中点，并提高其抗疲劳性能。在维护方面，定期检查液压缸体的磨损情况，及时更换老化或损坏的部件，可以有效延长其使用寿命。

此外，论文还提出了未来的研究方向。随着船舶工业的不断发展，对起重机设备的安全性和可靠性要求越来越高。因此，需要进一步研究新型材料在液压缸体中的应用，探索更高效的制造工艺，以及开发智能化的监测系统，以便实时掌握液压缸体的状态，提前预警可能出现的故障。

综上所述，《船舶起重机液压缸体断裂失效分析》这篇论文通过对液压缸体断裂现象的详细分析，揭示了其背后的多种影响因素，并提出了相应的解决对策。这不仅有助于提升船舶起重机的安全性和稳定性，也为相关领域的研究和实践提供了宝贵的参考。
