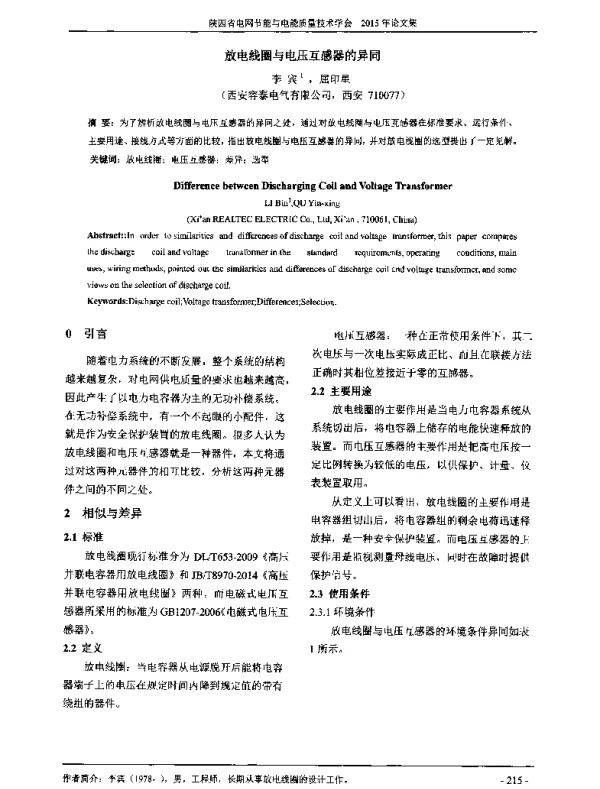

放电线圈与电压互感器的异同

《放电线圈与电压互感器的异同》是一篇探讨电力系统中两种重要设备——放电线圈与电压互感器在功能、结构及应用方面的论文。该论文旨在帮助读者深入理解这两种设备在实际应用中的区别与联系，从而为电力系统的运行和维护提供理论支持。

放电线圈和电压互感器都是电力系统中用于测量和保护的重要装置，但它们在原理和用途上存在显著差异。放电线圈主要用于电力电容器组的放电过程中，其主要作用是将电容器储存的电荷迅速释放，以确保设备在断电后能够安全地进行检修或操作。而电压互感器则主要用于将高电压转换为低电压，以便于测量仪表和继电保护装置使用，从而实现对电力系统电压的准确监测。

从结构上看，放电线圈通常由一个铁芯和绕组组成，其设计较为简单，主要关注的是快速放电的能力。而电压互感器则通常包含多个绕组，包括一次绕组和二次绕组，其结构更为复杂，需要保证电压转换的准确性。此外，电压互感器还需要考虑绝缘性能和精度要求，以适应不同电压等级的应用需求。

在功能方面，放电线圈的主要任务是确保电容器在断电后能够迅速放电，避免因残留电荷导致的安全隐患。这种功能在电力系统中尤为重要，特别是在高压电容器组的运行和维护中。相比之下，电压互感器的功能则是对电压进行精确的测量和转换，为继电保护、自动控制和计量提供可靠的依据。

尽管放电线圈和电压互感器在功能和结构上有明显差异，但它们在电力系统中都扮演着不可或缺的角色。两者共同保障了电力系统的安全、稳定和高效运行。例如，在电力系统发生故障时，电压互感器可以提供准确的电压信息，帮助继电保护装置快速动作，而放电线圈则可以在故障切除后迅速释放电容器中的电荷，防止再次发生短路或其他危险情况。

此外，放电线圈和电压互感器在应用场合上也有所不同。放电线圈一般用于电容器组的配套设备中，尤其是在无功补偿系统中发挥重要作用。而电压互感器则广泛应用于各种电压等级的电力系统中，如输电线路、变电站和配电系统等，用于监测和控制电压水平。

在实际应用中，放电线圈和电压互感器的选择需根据具体需求进行。如果系统需要快速放电以确保安全，那么放电线圈将是首选；如果需要精确测量电压，则应选择电压互感器。同时，还需考虑设备的安装空间、成本以及维护难度等因素。

论文还指出，随着电力系统的发展和技术的进步，放电线圈和电压互感器的设计也在不断优化。例如，现代放电线圈可能采用更高效的材料和结构设计，以提高放电速度和可靠性；而电压互感器则可能引入数字化技术，提高测量精度和数据传输能力。

总之，《放电线圈与电压互感器的异同》这篇论文全面分析了这两种设备在电力系统中的作用、结构特点和应用场景，有助于加深对电力系统运行机制的理解。通过比较和分析，读者可以更好地掌握放电线圈与电压互感器的区别与联系，从而在实际工作中做出更加科学和合理的决策。
