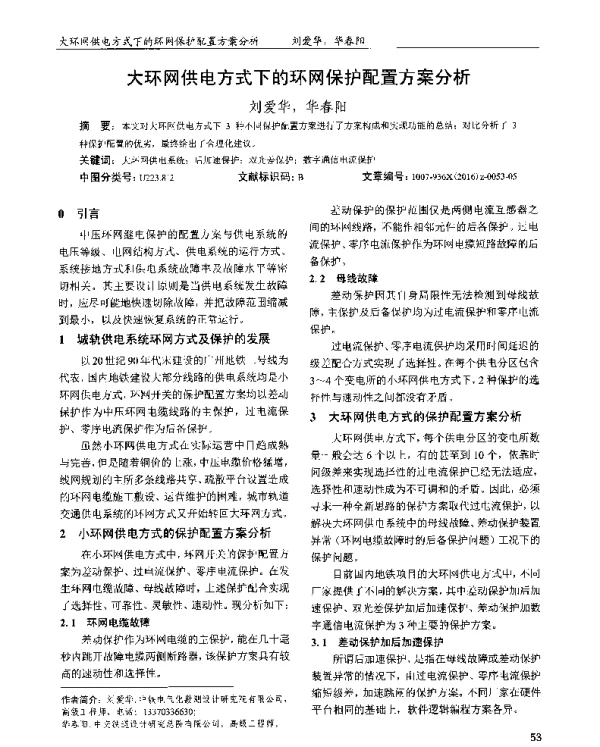

大环网供电方式下的环网保护配置方案分析

《大环网供电方式下的环网保护配置方案分析》是一篇探讨现代电力系统中环网保护配置问题的学术论文。随着城市电网规模的不断扩大，大环网供电方式逐渐成为提高供电可靠性和稳定性的重要手段。然而，大环网结构复杂，运行过程中可能面临多种故障情况，因此如何合理配置环网保护方案，确保电网安全稳定运行，成为电力系统研究的重点之一。

本文首先对大环网供电方式的基本原理进行了阐述，指出其相较于传统辐射型网络的优势。大环网通过多个电源点之间的相互连接，能够实现负荷的灵活分配和故障时的快速隔离，从而有效提升系统的供电能力和恢复速度。然而，由于环网结构的特殊性，当发生短路、接地等故障时，传统的保护配置可能无法满足快速准确的动作要求，导致保护误动或拒动，影响整个系统的安全运行。

在分析大环网保护配置的必要性之后，论文重点探讨了现有的几种环网保护配置方案。其中包括基于过电流保护的方案、基于距离保护的方案以及基于差动保护的方案。这些方法各有优劣，过电流保护虽然简单易行，但动作时间较长，难以应对复杂的故障场景；距离保护则具有较好的选择性，但需要较高的设备投入；而差动保护虽然灵敏度高，但对通信和数据传输的要求较高，实施难度较大。

针对上述问题，本文提出了一种改进的环网保护配置方案，该方案结合了多种保护方式的优点，采用了分层分布式保护策略。在主干线路采用差动保护，以提高对区内故障的识别能力；而在分支线路则使用过电流保护作为后备保护，确保在差动保护失效时仍能及时切除故障。同时，论文还引入了智能终端和通信技术，实现了保护装置之间的信息交互，提高了整体系统的响应速度和可靠性。

此外，论文还通过仿真计算对所提出的保护配置方案进行了验证。利用PSCAD/EMTDC软件搭建了典型的大环网模型，并模拟了不同类型的故障情况，包括三相短路、单相接地等。仿真结果表明，改进后的保护配置方案能够在较短时间内准确识别并隔离故障区域，避免故障扩大，显著提升了系统的稳定性和供电可靠性。

最后，论文总结了大环网保护配置的重要性，并指出未来的研究方向应更加注重智能化和自适应保护技术的应用。随着人工智能和大数据技术的发展，未来的环网保护系统有望实现更高效的故障检测与处理能力，进一步提升电力系统的运行效率和安全性。

综上所述，《大环网供电方式下的环网保护配置方案分析》为电力系统的设计与运行提供了重要的理论支持和实践指导，对于推动我国电网智能化建设具有重要意义。
