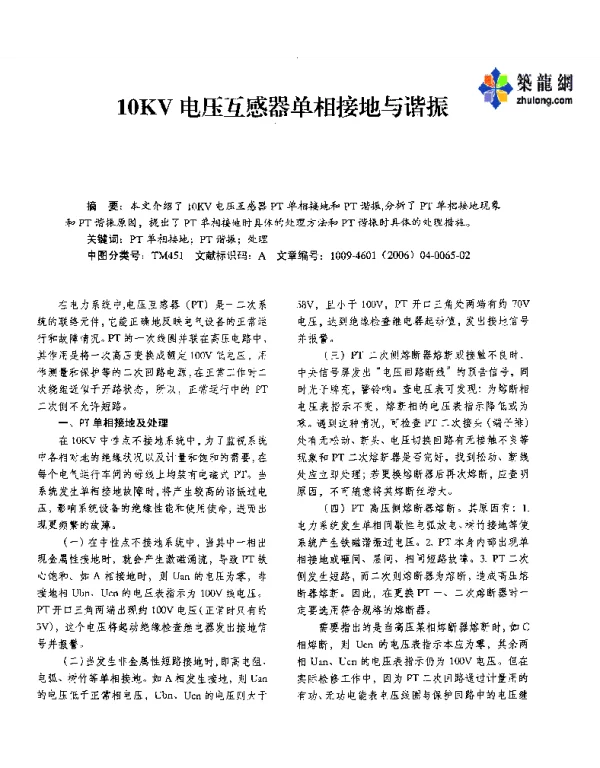

10KV电压互感器单相接地与谐振

《10KV电压互感器单相接地与谐振》是一篇介绍电力系统中常见故障现象的文章，主要围绕10kV电压互感器在发生单相接地时可能引发的谐振问题展开分析。文章指出，在10kV配电网中，电压互感器是重要的测量和保护设备，其运行状态直接影响系统的安全性和稳定性。

文章首先介绍了单相接地的基本概念，即当系统中某一相发生对地短路时，会导致该相电压降低甚至为零，而其他两相电压升高。这种情况下，如果系统中存在电容和电感元件，可能会形成谐振回路，导致过电压现象，严重时可能损坏电压互感器或其他设备。

接着，文章详细分析了谐振产生的原因。通常，电压互感器的铁芯具有非线性特性，在特定条件下容易与系统中的对地电容发生谐振。这种谐振分为基频谐振、分频谐振和高频谐振三种类型，其中基频谐振最为常见，可能导致电压互感器铁芯饱和，产生较大的励磁电流，从而引发设备损坏。

文章还提出了防止谐振的措施，包括合理选择电压互感器参数、加装阻尼电阻或消谐装置等。此外，加强系统运行监控，及时发现并处理单相接地故障，也是避免谐振的重要手段。

总之，《10KV电压互感器单相接地与谐振》通过理论分析和实际案例，深入探讨了电压互感器在单相接地情况下的运行特性及潜在风险，为电力系统的安全运行提供了有价值的参考。
