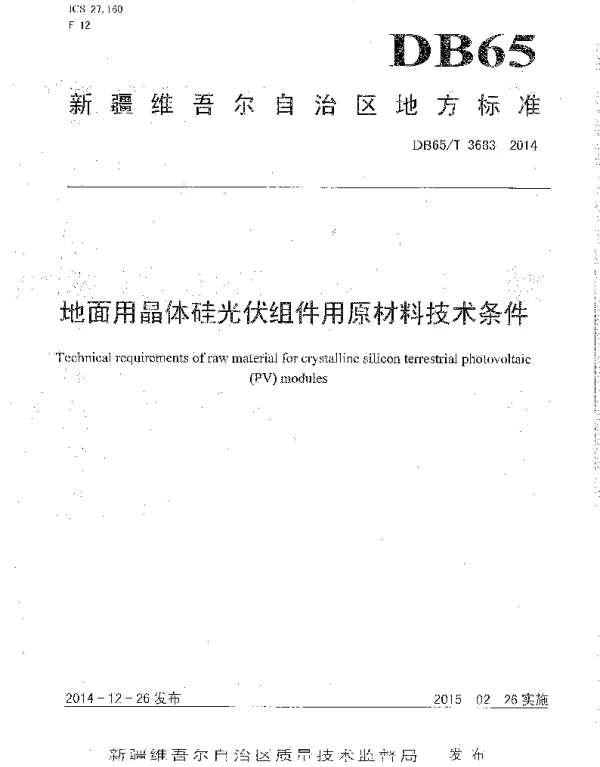

DB65T 3683-2014 地面用晶体硅光伏组件用原材料技术条件

摘要：本文件规定了地面用晶体硅光伏组件用原材料的术语和定义、要求、试验方法、检验规则及标志、包装、运输和贮存。本文件适用于地面用晶体硅光伏组件用原材料。
Title：Technical Conditions for Raw Materials of Ground-mounted Crystalline Silicon Photovoltaic Modules
中国标准分类号：K73
国际标准分类号：27.160

DB65/T 3683-2014《地面用晶体硅光伏组件用原材料技术条件》是一项新疆维吾尔自治区的地方标准，主要用于规范地面用晶体硅光伏组件生产过程中所需原材料的技术要求。以下将从标准的重要条文出发，对其进行详细解读。

### 适用范围

该标准适用于地面安装的晶体硅光伏组件所使用的各种原材料，包括但不限于电池片、玻璃、背板、EVA胶膜、接线盒以及金属边框等。这些原材料的质量直接影响到光伏组件的整体性能和寿命，因此对其提出明确的技术指标至关重要。

### 原材料分类及技术要求

#### 一、电池片

1. **外观质量**：电池片表面应无明显划痕、裂纹或污渍。

2. **电性能参数**：包括开路电压（Voc）、短路电流（Isc）、最大功率点电压（Vmp）、最大功率点电流（Imp）等，需符合设计要求，并且在生产批次间保持一致性。

3. **转换效率**：单晶硅电池片转换效率不低于19%，多晶硅电池片转换效率不低于17%。

#### 二、光伏玻璃

1. **透光率**：≥91.5%（波长范围为380nm至1100nm）。

2. **机械强度**：抗冲击性测试后不应出现破裂现象。

3. **耐候性**：经过加速老化试验后，颜色变化不大于1级，表面无明显褪色或粉化现象。

#### 三、背板材料

1. **绝缘电阻**：≥500MΩ·cm。

2. **阻燃性能**：达到UL94 V-0等级。

3. **热膨胀系数匹配性**：与封装材料之间热膨胀系数差异小于10×10^-6/°C。

#### 四、EVA胶膜

1. **粘结强度**：剥离强度≥50N/cm。

2. **交联度**：固化后的交联度应在70%-90%范围内。

3. **耐紫外老化性能**：经过1000小时紫外光照后，黄变指数ΔY≤2。

#### 五、接线盒

1. **密封性能**：IP67防护等级。

2. **连接可靠性**：插拔次数不少于1000次，接触电阻变化量不超过初始值的20%。

3. **耐温范围**：工作温度区间为-40°C至+85°C。

#### 六、金属边框

1. **防腐蚀处理**：采用阳极氧化或电泳涂装工艺，确保长期户外使用不生锈。

2. **机械强度**：弯曲强度≥150MPa。

3. **尺寸公差**：长度、宽度、厚度允许偏差±1mm。

### 检验规则

原材料入库前必须按照规定项目进行全面检测，合格后方可投入使用。每批产品随机抽取样品进行抽样检验，若发现不合格品，则整批退货处理。
