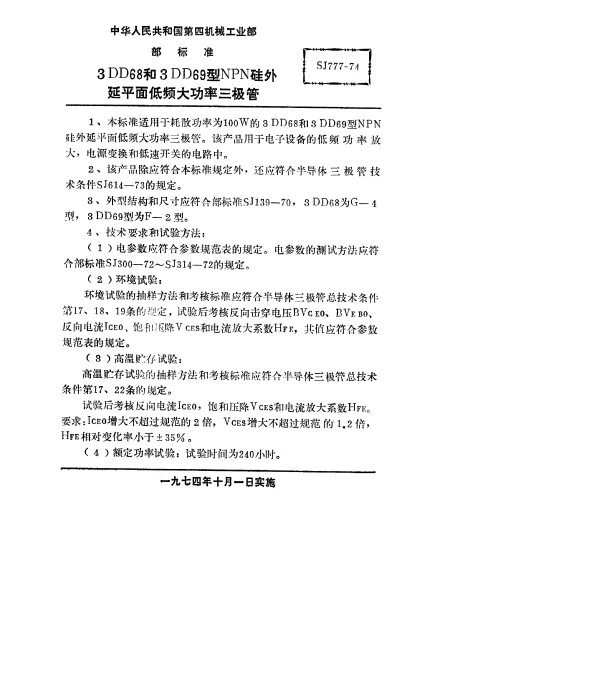

SJ 777-1974 3DD68型和3DD69型NPN硅外延平面低频大功率三极管

SJ 777-1974标准与3DD68/3DD69型三极管

SJ 777-1974是中国国家标准中关于半导体器件的一份重要文件，它详细规定了3DD68型和3DD69型NPN硅外延平面低频大功率三极管的技术要求、测试方法以及质量标准。这些三极管广泛应用于工业控制、通信设备及家用电器等领域，是早期中国电子工业发展的标志性产品。

作为一款经典的NPN硅外延平面结构的大功率三极管，3DD68和3DD69以其高可靠性、良好的热稳定性和较低的成本，成为当时市场上备受欢迎的选择。它们的设计初衷是为了满足高频和低频电路对大功率输出的需求，尤其是在需要处理较大电流和电压的应用场景中表现优异。

技术参数与性能特点

3DD68和3DD69型三极管的主要技术参数如下：

• 集电极-发射极击穿电压：60V（3DD68）和50V（3DD69）
• 集电极最大耗散功率：15W
• 工作频率范围：低频至数百kHz
• 封装形式：TO-126

这些参数表明，这两款三极管特别适合于驱动电机、继电器等需要较高电流输出的场合。同时，其平面结构设计使得它们具备更好的散热性能和更长的使用寿命。

应用场景与实际案例

在实际应用中，3DD68和3DD69型三极管被广泛用于各种电子设备中。例如，在上世纪八九十年代，中国的电视机制造行业大量采用这两种型号的三极管作为行输出级的驱动元件。由于当时电视机普遍采用阴极射线管（CRT），行输出级需要提供稳定的高压脉冲信号来驱动偏转线圈，而3DD68和3DD69凭借其出色的耐压能力和较大的电流承载能力，成为了这一领域的首选。

另一个典型案例是在工业自动化领域。许多早期的工业控制系统中，需要使用大功率开关器件来控制电动机或其他负载设备。3DD68和3DD69因其良好的开关特性和较高的可靠度，被广泛应用于此类系统中。例如，在纺织机械、包装机械等领域，这些三极管经常作为主控单元的一部分，确保设备能够高效稳定地运行。

技术创新与发展

尽管3DD68和3DD69型三极管在过去几十年里发挥了重要作用，但随着半导体技术的进步，新型功率器件如IGBT（绝缘栅双极型晶体管）逐渐取代了传统的大功率三极管。然而，这并不意味着前者已经完全退出历史舞台。相反，它们仍然在一些特定领域中占据一席之地。

近年来，为了进一步提升产品的竞争力，制造商开始尝试通过改进工艺流程来提高3DD68和3DD69型三极管的性能。例如，采用更先进的扩散技术和表面钝化技术，可以有效降低器件的导通电阻并减少漏电流。此外，针对某些特殊需求，还开发出了更高耐压版本的产品，以适应更加苛刻的工作环境。

总结

SJ 777-1974标准下的3DD68和3DD69型NPN硅外延平面低频大功率三极管，不仅代表了中国早期半导体产业的发展水平，也见证了我国电子工业从无到有、从小到大的发展历程。虽然如今已面临新技术的挑战，但它们所积累的经验和技术成果依然值得我们铭记与借鉴。未来，如何将经典设计与现代技术相结合，将是推动整个行业持续进步的关键所在。
