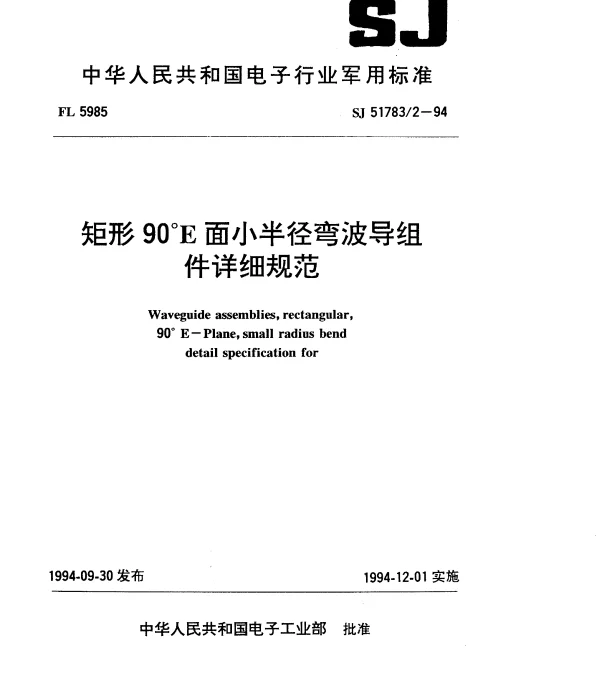

SJ 517832-1994 矩形90°E面小半径弯波导组件详细规范

SJ 517832-1994 矩形90°E面小半径弯波导组件详细规范

本规范旨在为设计、制造和检验矩形90°E面小半径弯波导组件提供详细的指导，以确保其在通信系统中的可靠性和性能一致性。

1. 范围

该规范适用于所有采用SJ 517832-1994标准的矩形90°E面小半径弯波导组件的设计与生产。本规范涵盖了材料选择、几何尺寸、表面处理以及测试要求等内容。

2. 材料要求

• 材料选择：波导组件应使用高导电率的金属材料，如电解铜或铝合金。
• 厚度要求：材料厚度需符合设计图纸中的具体规定，偏差不得超过±10%。
• 表面质量：材料表面应无裂纹、气孔或其他影响性能的缺陷。

3. 几何尺寸

• 弯曲半径：弯波导的最小弯曲半径不得小于波导宽度的两倍。
• 角度精度：90°弯角的角度误差不得超过±2°。
• 连接公差：连接端口的公差应控制在±0.1mm以内，以确保良好的电气接触。

4. 表面处理

• 镀层要求：波导内外表面应进行镀银或镀镍处理，以提高导电性和防腐蚀性能。
• 涂层均匀性：镀层厚度需均匀分布，且厚度应在0.5μm至1.0μm之间。
• 耐腐蚀性测试：完成表面处理后，需通过盐雾试验验证其耐腐蚀性能。

5. 测试与检验

• 电气性能测试：对波导组件的插入损耗和反射损耗进行测试，确保其满足设计指标。
• 机械强度测试：进行振动和冲击测试，验证组件在恶劣环境下的稳定性。
• 外观检查：通过目视检查确认波导组件无明显变形或损伤。

6. 结论

遵循SJ 517832-1994标准的矩形90°E面小半径弯波导组件能够满足现代通信系统的高性能需求。通过严格的材料选择、精确的几何尺寸控制以及完善的表面处理工艺，可以确保组件在实际应用中的可靠性和耐用性。
