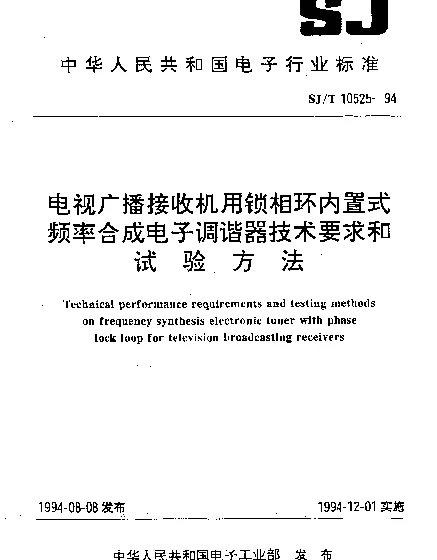

SJT 10525-1994 电视广播接收机用锁相环内置式频率合成电子调谐器技术要求和试验方法

摘要

本文基于SJT 10525-1994标准，对电视广播接收机中采用锁相环（PLL）内置式频率合成电子调谐器的技术要求与试验方法进行了详细分析。该标准为电子调谐器的设计、生产及测试提供了重要的技术指导，确保其性能符合行业规范。

引言

随着广播电视技术的快速发展，电视广播接收机的性能要求不断提高。锁相环内置式频率合成电子调谐器作为核心部件之一，直接影响到接收机的信号质量和稳定性。因此，明确其技术指标和测试方法对于保障产品质量具有重要意义。

技术要求

根据SJT 10525-1994标准，锁相环内置式频率合成电子调谐器需满足以下关键性能指标：

• 频率范围：覆盖电视广播的频段需求，通常为47MHz至862MHz。
• 频率分辨率：不低于100kHz，以实现精确的频道选择。
• 锁定时间：小于5毫秒，确保快速响应用户操作。
• 相位噪声：在10kHz偏移时不大于-90dBc/Hz，以减少干扰。
• 杂散抑制：大于60dB，避免非目标信号的干扰。

试验方法

为了验证上述技术要求，SJT 10525-1994标准提出了以下试验方法：

• 频率范围测试：通过信号发生器和频谱分析仪检测设备是否能够覆盖指定频段。
• 频率分辨率测试：利用高精度频率计测量输出频率的间隔，验证是否达到100kHz的要求。
• 锁定时间测试：使用示波器记录从输入控制信号到输出稳定的时间。
• 相位噪声测试：借助高性能频谱分析仪测量在特定偏移下的相位噪声水平。
• 杂散抑制测试：通过滤波器和频谱分析仪评估输出信号中的杂散成分强度。

结论

SJT 10525-1994标准为锁相环内置式频率合成电子调谐器提供了全面的技术规范和科学的试验方法。这些要求不仅反映了当时的行业技术水平，也为后续产品的改进和发展奠定了基础。未来，随着数字电视技术的普及，相关标准还需进一步完善，以适应新的应用场景。
