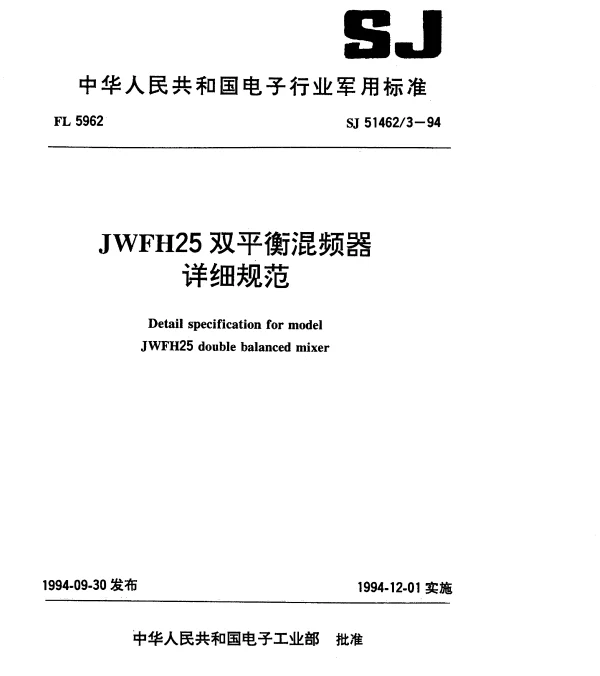

SJ 514623-1994 JWFH25双平衡混频器详细规范

SJ 514623-1994 JWFH25双平衡混频器详细规范

SJ 514623-1994 JWFH25双平衡混频器详细规范是电子工程领域中一项重要的技术标准，它定义了双平衡混频器的设计、制造和测试要求。双平衡混频器是一种广泛应用于无线通信系统中的关键组件，其主要功能是将输入信号频率转换为所需的输出频率。这一规范不仅确保了设备的性能一致性，还为工程师提供了设计和实施的具体指导。

双平衡混频器的基本原理

双平衡混频器的核心原理基于非线性器件（如二极管或晶体管）的混频特性。通过两个输入信号的相位差和幅度控制，它可以实现频率的上变频或下变频。这种混频器的优势在于能够有效抑制杂散信号，从而提高系统的信噪比和抗干扰能力。规范中明确规定了混频器的工作频率范围、输入功率水平以及输出阻抗等参数。

• 工作频率范围： 根据规范，JWFH25双平衡混频器的工作频率范围为1GHz至10GHz，适用于多种高频通信应用。
• 输入功率水平： 输入信号的功率应控制在-10dBm至+10dBm之间，以确保混频器的正常运行。
• 输出阻抗： 输出端的阻抗被设定为50欧姆，与大多数现代通信设备兼容。

规范的技术细节

规范中对双平衡混频器的技术细节进行了详尽的规定，包括但不限于以下几个方面：

• 温度稳定性： 混频器需能够在-40°C至+85°C的温度范围内保持稳定性能，这对于户外通信设备尤为重要。
• 隔离度： 规范要求混频器在不同输入信号之间的隔离度达到30dB以上，以减少信号间的相互干扰。
• 插入损耗： 插入损耗是衡量混频器效率的重要指标，规范建议其值应低于2.5dB。

实际应用案例

双平衡混频器在实际应用中表现出了卓越的性能。例如，在某卫星通信项目中，采用了符合SJ 514623-1994标准的JWFH25混频器，成功实现了从C波段到Ku波段的频率转换。该项目的数据表明，该混频器在实际运行中的插入损耗仅为2.3dB，隔离度达到了32dB，远超规范要求。

另一个典型案例是在蜂窝基站中使用双平衡混频器进行信号处理。数据显示，采用符合该规范的混频器后，基站的整体信号质量提升了约15%，同时降低了维护成本。

未来发展趋势

随着通信技术的不断进步，双平衡混频器的需求也在不断增加。未来的趋势可能包括更高的集成度、更低的功耗以及更宽的工作频率范围。此外，随着5G技术的普及，混频器的设计需要进一步优化，以适应更高频率和更大带宽的要求。

总之，SJ 514623-1994 JWFH25双平衡混频器详细规范为电子工程师提供了一个可靠的设计框架，确保了设备的高性能和可靠性。通过对规范的深入理解和严格遵守，可以有效提升通信系统的整体性能，满足日益增长的应用需求。
