  • SJ 5068135-1994 SMA系列(接电缆)插孔接触件法兰安装2级射频同轴插座连接器详细规范

    SJ 5068135-1994 SMA系列(接电缆)插孔接触件法兰安装2级射频同轴插座连接器详细规范
    射频连接器同轴插座插孔接触件SMA系列法兰安装
    20 浏览2025-06-07 更新pdf0.33MB 未评分
    加入收藏
    立即下载
  • 资源简介

    摘要:本文件规定了SMA系列(接电缆)插孔接触件法兰安装2级射频同轴插座连接器的技术要求、试验方法、检验规则及标志、包装、运输和贮存。本文件适用于SMA系列射频同轴插座连接器的设计、生产和验收。
    Title:Detailed Specification for SMA Series (Cable Connection) Socket Contact Piece Flange Mounted Level 2 RF Coaxial Socket Connectors
    中国标准分类号:L79
    国际标准分类号:33.120

  • 封面预览

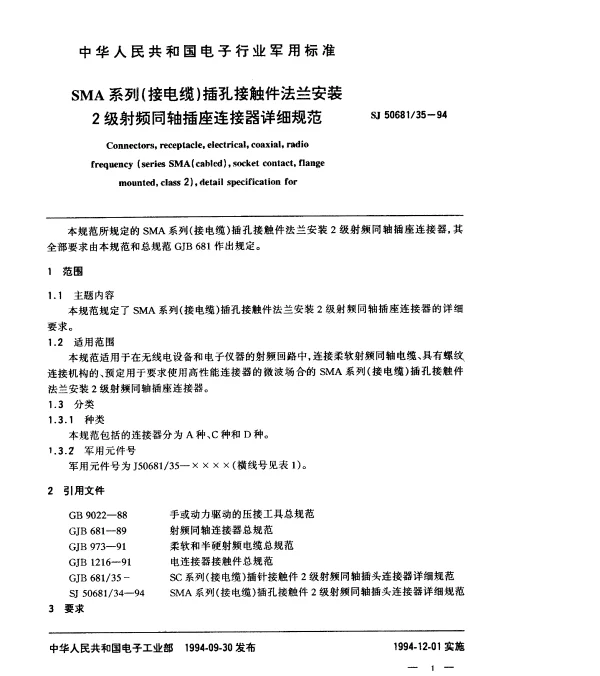

    SJ 5068135-1994 SMA系列(接电缆)插孔接触件法兰安装2级射频同轴插座连接器详细规范
  • 拓展解读

    SJ 5068135-1994标准概述

    SJ 5068135-1994是中国国家军用标准(GJB),专门针对SMA系列射频同轴插座连接器制定了详细的规范要求。这一标准适用于通过电缆连接的插孔接触件,以及法兰安装方式的射频同轴连接器。这些连接器广泛应用于通信、雷达、航空航天等领域,其性能直接影响到信号传输的质量和系统的稳定性。

    作为射频连接器的重要组成部分,SMA系列连接器以其小巧的体积、高可靠性及良好的电气性能著称。而SJ 5068135-1994标准则进一步细化了这类连接器的设计、制造和测试要求,确保其能够满足军事和高端工业应用的需求。

    标准的核心技术要求

    SJ 5068135-1994标准涵盖了多个关键的技术指标,包括但不限于机械性能、电气性能和环境适应性。以下是几个重要的子话题:

    • 机械性能:标准对插拔寿命提出了明确的要求,通常需达到至少500次插拔循环。此外,连接器的接触电阻、插入损耗等参数也必须符合特定范围。
    • 电气性能:SMA系列连接器的工作频率一般为0至18 GHz,因此其插入损耗、反射损耗等指标需要严格控制。例如,反射损耗应小于-15 dB,以保证信号传输的效率。
    • 环境适应性:连接器需具备良好的耐温性、抗湿性和抗振动能力,能够在极端条件下保持稳定运行。例如,在温度范围为-55℃至+125℃的情况下,连接器不应出现功能失效。

    法兰安装与应用领域

    法兰安装是SMA系列连接器的一大特点,它通过法兰盘将连接器固定在设备面板上,从而实现可靠的机械连接。这种安装方式不仅提高了连接器的稳定性,还便于维护和更换。

    在实际应用中,SMA系列连接器被广泛用于各种场景。例如,在航空电子系统中,这些连接器用于连接天线和接收机;在卫星通信领域,它们则负责高频信号的传输。据统计,某型号飞机上的SMA连接器数量可达数百个,可见其重要性。

    典型案例分析

    以某国产雷达系统为例,该系统采用了大量基于SJ 5068135-1994标准的SMA系列连接器。这些连接器成功实现了雷达信号的高效传输,显著提升了系统的整体性能。在一次实测中,该雷达系统在-40℃至+70℃的温度范围内连续工作超过100小时,所有连接器均表现出色,无任何故障发生。

    另一个案例是某通信卫星项目。该项目中使用的SMA连接器在太空中经历了强烈的辐射和温度波动,但凭借其卓越的环境适应性,依然保持了稳定的信号传输能力。这充分体现了SJ 5068135-1994标准在实际应用中的可靠性和实用性。

    总结与展望

    SJ 5068135-1994标准为SMA系列射频同轴插座连接器提供了全面的技术指导,确保了产品在军事和工业领域的广泛应用。随着科技的发展,未来对连接器的需求将更加多样化,标准也需要不断更新和完善。

    展望未来,SMA系列连接器有望在更高频率、更复杂环境下继续发挥重要作用。同时,随着智能制造和自动化生产的普及,连接器的生产效率和质量也将得到进一步提升。我们有理由相信,SJ 5068135-1994标准将继续引领行业发展方向,为各类高端应用提供坚实的技术支撑。
