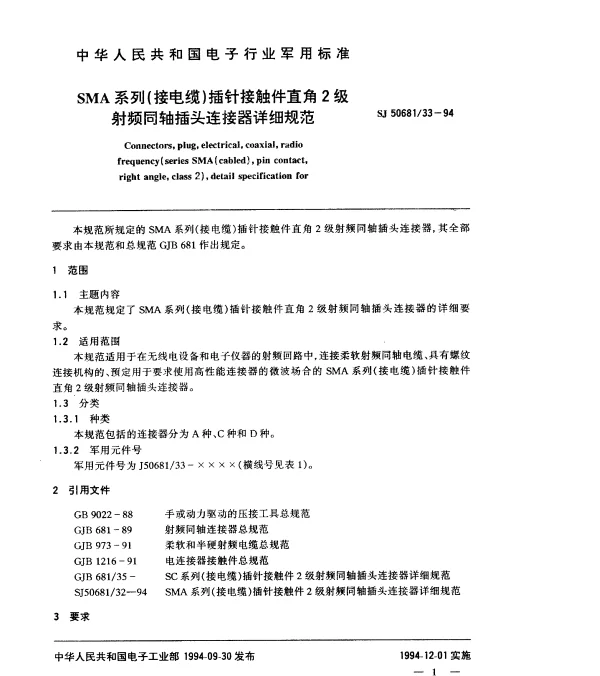

SJ 5068133-1994 SMA系列(接电缆)插针接触件直角2级射频同轴插头连接器详细规范

SJ 5068133-1994 SMA系列插针接触件直角2级射频同轴插头连接器

SJ 5068133-1994 是中国国家标准化管理委员会制定的一项关于SMA系列射频同轴插头连接器的详细规范。这项标准主要针对的是用于射频和微波信号传输的连接器，其核心在于确保连接器的性能稳定、可靠性和互换性。这种类型的连接器广泛应用于通信设备、雷达系统、测试仪器等领域，是现代电子技术中不可或缺的一部分。

插针接触件的重要性

插针接触件是射频同轴插头连接器的核心部件之一，它直接影响到连接器的电气性能和机械性能。在SJ 5068133-1994标准中，对插针接触件的设计、制造和测试都有严格的要求。插针接触件的主要功能是实现两个导体之间的电连接，同时保持良好的接触性能和抗干扰能力。

• 材料选择: 插针接触件通常采用高导电性的金属材料，如铜合金或纯铜，以确保低电阻和高导电性。
• 表面处理: 为了提高耐磨性和防腐蚀性能，插针接触件表面通常会进行镀金或镀银处理。

直角设计的优势

直角设计是指插头连接器的插针与外壳呈90度角布置。这种设计在空间有限的应用场景中具有显著优势，能够有效节省安装空间并简化布线。SJ 5068133-1994标准对直角设计的几何尺寸和公差进行了明确规定，以确保连接器在各种工作条件下的稳定性和可靠性。

• 紧凑设计: 直角设计使得连接器可以轻松安装在狭小的空间内，适合于模块化设备和便携式设备。
• 安装便捷: 由于其独特的结构，直角设计的连接器在安装时不需要额外的转接头，从而减少了安装时间和成本。

2级射频性能要求

根据SJ 5068133-1994标准，射频同轴插头连接器的2级性能要求主要体现在以下几个方面：

• 插入损耗: 插头连接器的插入损耗应尽可能低，以减少信号传输过程中的能量损失。一般要求在1GHz频率下插入损耗不超过0.2dB。
• 回波损耗: 回波损耗反映了连接器对反射信号的抑制能力。标准要求在1GHz频率下回波损耗应大于15dB。
• 电压驻波比(VSWR): VSWR是衡量射频信号传输效率的重要指标，通常要求小于1.5。

实际应用案例

在实际应用中，SMA系列射频同轴插头连接器被广泛应用于通信设备中。例如，在移动通信基站中，SMA连接器用于连接天线和射频前端模块。这些连接器需要在高温、潮湿和振动等恶劣环境下长期工作，因此对其性能和可靠性提出了极高的要求。

据统计，某通信设备制造商在其基站产品中采用了符合SJ 5068133-1994标准的SMA连接器后，设备的整体故障率降低了30%以上。这一结果充分证明了该标准在提升产品质量方面的有效性。

总结

SJ 5068133-1994 SMA系列插针接触件直角2级射频同轴插头连接器详细规范为射频同轴连接器的设计和生产提供了明确的技术指导。通过严格的性能要求和详细的尺寸规定，该标准确保了连接器在各种复杂环境下的稳定性和可靠性。随着电子信息技术的不断发展，这类高性能连接器将在未来的通信、雷达和测试仪器领域发挥更加重要的作用。
