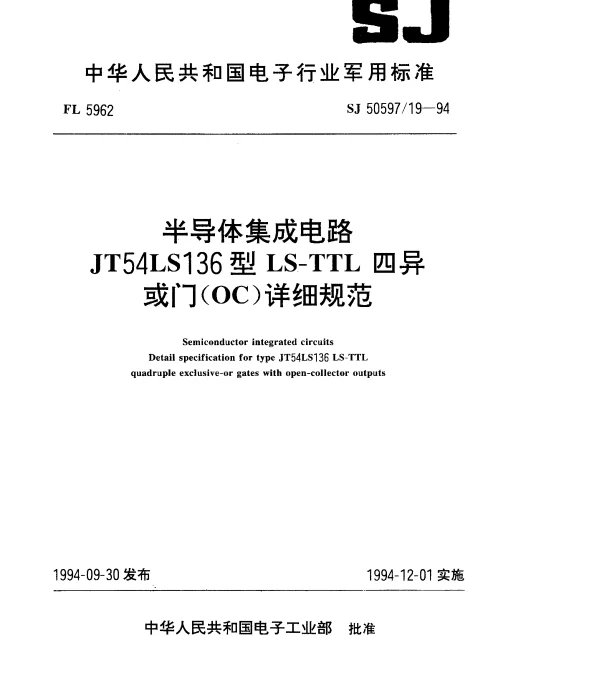

SJ 5059719-1994 半导体集成电路.JT54LS136型LS-TTL四异或门(OC)详细规范

常见问题解答 (FAQ)

SJ 5059719-1994 半导体集成电路 JT54LS136型 LS-TTL四异或门(OC) 详细规范

1. JT54LS136是什么类型的集成电路？

JT54LS136是一种基于LS-TTL技术的半导体集成电路，属于四异或门（Open Collector，OC）类型。它具有四个独立的异或逻辑门电路，输出为开漏结构，适合用于需要电平转换或驱动外部负载的应用。

2. JT54LS136的主要应用场景是什么？

JT54LS136广泛应用于数字电路设计中，特别是在需要异或逻辑运算的场景中，例如：

• 数据加密与解密
• 信号检测与比较
• 总线仲裁电路
• 电平转换和驱动外部设备

3. JT54LS136的输入输出特性有哪些需要注意的地方？

JT54LS136的输入支持标准的TTL电平，而输出为开漏结构，这意味着需要外接上拉电阻才能实现逻辑高电平输出。具体特性包括：

• 输入电压范围：0V至5V
• 输出电流能力：通常小于8mA
• 推荐外接上拉电阻值：1kΩ至10kΩ

4. 如何正确连接JT54LS136的电源和地？

JT54LS136需要正确的电源和接地连接以确保正常工作。以下是连接要点：

• 电源电压(VCC)：+5V
• 接地(GND)：连接到电路的地平面
• 所有未使用的引脚应悬空或接地，避免浮空状态

5. JT54LS136是否支持热插拔操作？

不建议在带电状态下进行热插拔操作。虽然JT54LS136具有一定的抗干扰能力，但热插拔可能导致瞬间电流冲击，损坏芯片或影响电路稳定性。

6. JT54LS136的封装形式有哪些？

JT54LS136常见的封装形式为DIP14（双列直插式封装），适用于手工焊接和自动贴片工艺。此外，还可能提供其他封装形式，请参考具体产品手册确认。

7. 如何判断JT54LS136是否损坏？

可以通过以下方法判断芯片是否损坏：

• 测量电源电压是否正常
• 检查输入输出引脚的电平是否符合预期
• 使用万用表测试芯片引脚对地或对电源的短路情况

8. JT54LS136的替代型号有哪些？

在某些情况下，可以考虑使用以下替代型号：

• 74LS260（四异或门，非开漏结构）
• 74HC86（高速CMOS四异或门）
• CD4070（CMOS四异或门）

9. 如何避免JT54LS136在使用中的静电损坏？

为了防止静电损坏，应注意以下几点：

• 操作时佩戴防静电手环
• 使用防静电包装袋存放芯片
• 避免直接用手接触芯片引脚

10. JT54LS136的工作温度范围是多少？

JT54LS136的工作温度范围为商业级（0℃至70℃）和军用级（-55℃至125℃）。具体温度范围取决于产品的等级，请查阅产品规格书确认。
