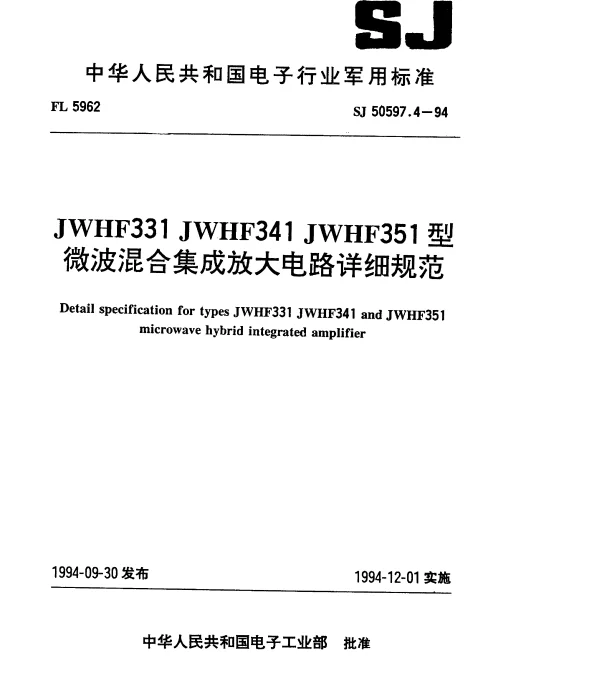

SJ 50597.4-1994 JWHF331 JWHF341 JWHF351型微波混合集成放大电路详细规范

摘要：本文件规定了JWHF331、JWHF341、JWHF351型微波混合集成放大电路的详细技术要求、测试方法及质量保证规定。本文件适用于上述型号微波混合集成放大电路的设计、生产和验收。
Title：Detailed Specifications for Microwave Hybrid Integrated Amplifier Circuits of JWHF331, JWHF341, and JWHF351 Types
中国标准分类号：M62
国际标准分类号：33.200

摘要

本文针对SJ 50597.4-1994标准中的JWHF331、JWHF341和JWHF351型微波混合集成放大电路进行了详细的分析与说明。这些电路在高频信号处理领域具有重要意义，其性能直接影响到通信系统的整体效能。本文将从技术参数、设计原理、应用范围以及测试方法等方面进行深入探讨。

引言

随着现代通信技术的发展，微波放大器作为核心组件之一，在雷达、卫星通信及无线网络等领域扮演着至关重要的角色。SJ 50597.4-1994标准定义了特定型号的微波混合集成放大电路的技术要求，为相关产品的研发提供了指导依据。本研究旨在通过全面解析这些电路的特点，为后续的设计与优化提供参考。

技术参数

• 工作频率： JWHF331: 2GHz-6GHz；JWHF341: 4GHz-8GHz；JWHF351: 6GHz-10GHz。
• 增益： 最小值分别为20dB、25dB和30dB。
• 输入/输出阻抗： 50Ω。
• 噪声系数： 不超过3dB。
• 温度范围： -40℃至+85℃。

设计原理

这些微波混合集成放大电路采用了先进的半导体工艺，结合多层陶瓷基板技术实现高密度集成。具体而言，电路内部集成了多个晶体管单元，并通过优化匹配网络确保信号传输效率最大化。此外，采用低损耗材料和屏蔽措施有效降低了寄生效应的影响。

应用范围

• 用于航空电子设备中的信号增强。
• 支持地面站与卫星之间的数据传输。
• 适用于移动通信基站的前端放大模块。

测试方法

为了验证上述电路是否符合标准要求，需要按照以下步骤进行测试：

• 使用矢量网络分析仪测量增益和平坦度。
• 利用频谱分析仪检测噪声水平。
• 在不同温度条件下运行电路以评估稳定性。
