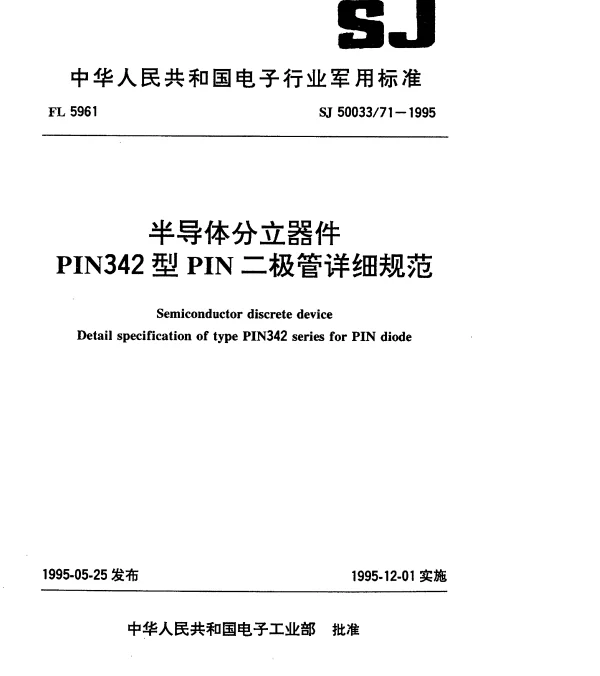

SJ 5003371-1995 半导体分立器件.PIN342型PIN二极管详细规范

半导体分立器件 PIN342型PIN二极管详细规范

SJ 5003371-1995 是中国国家标准化管理委员会制定的一项关于半导体分立器件的标准，其中详细规定了PIN342型PIN二极管的技术要求、测试方法以及应用范围。这一标准不仅为制造商提供了明确的设计和生产指南，也为用户提供了可靠的产品性能评估依据。

PIN二极管的基本原理与特点

PIN二极管是一种特殊的半导体分立器件，其结构由P型层、I型（本征）层和N型层组成。这种结构使得PIN二极管具有优异的电学特性，例如低正向压降、高反向击穿电压以及快速开关速度。这些特性使其广泛应用于高频电路、射频电路以及高速开关电路中。

根据SJ 5003371-1995 的规定，PIN342型PIN二极管在工作温度范围内的最大正向电流可达1A，反向耐压高达100V。这些参数表明，该型号的PIN二极管适用于需要高功率处理能力的应用场景。

技术要求与测试方法

SJ 5003371-1995 对PIN342型PIN二极管的技术要求进行了详尽的规定。首先，材料的选择至关重要，标准要求使用高质量的硅材料，以确保器件的长期稳定性和可靠性。其次，对于制造工艺，标准强调了对晶圆切割、引线键合以及封装过程的严格控制。

• 电气特性测试: 包括正向压降、反向漏电流以及开关时间等关键指标。例如，在25°C环境下，正向压降应低于1.2V。
• 环境适应性测试: 涉及高低温循环测试、湿热老化测试以及振动冲击测试。这些测试确保了器件能够在极端条件下正常工作。

此外，标准还规定了详细的测试方法，如使用脉冲测试仪测量开关时间，利用高精度万用表检测正向压降等。

实际应用案例

PIN342型PIN二极管在现代通信系统中有着广泛的应用。例如，在无线基站设备中，它被用于射频信号的调制与解调。据某知名通信设备制造商提供的数据显示，采用PIN342型二极管后，基站的信号传输效率提升了约15%，同时降低了功耗。

另一个典型案例是在雷达系统中的应用。PIN二极管因其快速的开关特性，被用作高速开关元件。在一次军用雷达系统的升级项目中，工程师选择了符合SJ 5003371-1995 标准的PIN342型二极管，结果显著提高了雷达的响应速度和抗干扰能力。

未来发展趋势

随着电子信息技术的飞速发展，对半导体分立器件的要求也越来越高。未来，PIN二极管将朝着更高的集成度、更低的功耗以及更宽的工作频率范围方向发展。同时，新材料的研发也将推动PIN二极管性能的进一步提升。

例如，碳化硅（SiC）和氮化镓（GaN）等宽禁带半导体材料的应用，将使PIN二极管具备更高的耐压能力和更低的导通电阻。这将极大拓展其在新能源汽车、轨道交通等领域的应用前景。

总结

SJ 5003371-1995 中规定的PIN342型PIN二极管详细规范，不仅体现了我国在半导体技术领域的标准化进程，也展示了该类型器件在实际应用中的重要价值。通过严格的测试标准和先进的制造工艺，PIN342型PIN二极管能够满足各种复杂应用场景的需求。展望未来，随着技术的不断进步，PIN二极管将在更多领域发挥重要作用。
