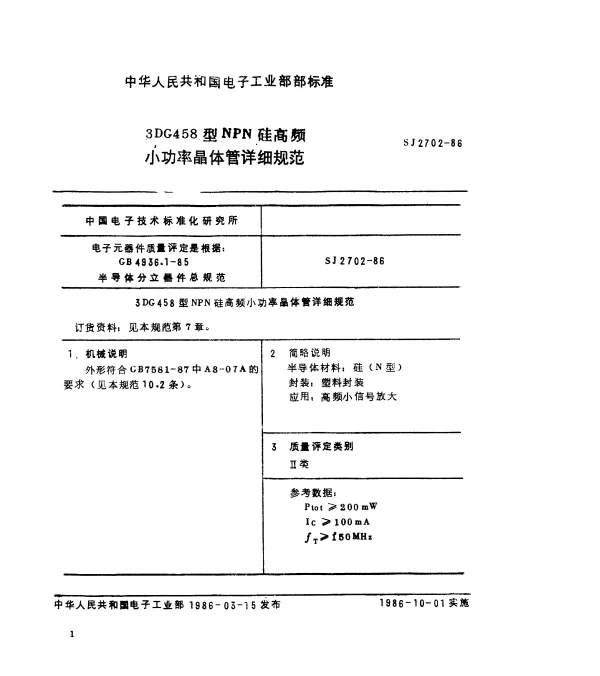

SJ 2702-1986 3DG458型NPN硅高频小功率晶体管详细规范

3DG458型NPN硅高频小功率晶体管详细规范

概述

3DG458型NPN硅高频小功率晶体管是一种广泛应用于高频电路中的半导体器件。该晶体管由SJ 2702-1986标准规范，其设计旨在满足高频、低噪声和高增益的性能要求。本文将详细介绍该晶体管的技术参数、应用场景及使用注意事项。

技术参数

• 类型: NPN硅高频小功率晶体管
• 型号: 3DG458
• 工作频率范围: 1 MHz 至 300 MHz
• 集电极-发射极击穿电压 (VCEO): 25 V
• 集电极-基极击穿电压 (VCBO): 30 V
• 发射极-基极击穿电压 (VEBO): 5 V
• 最大集电极电流 (IC): 100 mA
• 最大耗散功率 (PC): 300 mW
• 直流电流增益 (hFE): 50 至 200（典型值）
• 工作温度范围: -55°C 至 +150°C

应用场景

3DG458型晶体管因其高频特性和稳定的性能，在以下领域中得到广泛应用：

• 射频放大器
• 振荡器电路
• 调制解调器
• 通信设备中的信号处理模块
• 便携式电子设备中的功率控制单元

使用注意事项

在使用3DG458型晶体管时，需注意以下几点以确保其正常工作并延长使用寿命：

• 避免超过额定电压和电流值，防止过载损坏。
• 确保电路设计符合高频特性要求，避免寄生效应。
• 在高温环境下使用时，需采取散热措施。
• 焊接时应使用适当的焊料和焊接温度，避免对晶体管造成热损伤。

综上所述，3DG458型NPN硅高频小功率晶体管凭借其优异的性能和广泛的应用场景，成为电子工程师的重要选择。通过严格遵守相关规范和技术参数，可以充分发挥其潜力，满足现代电子设备的需求。
