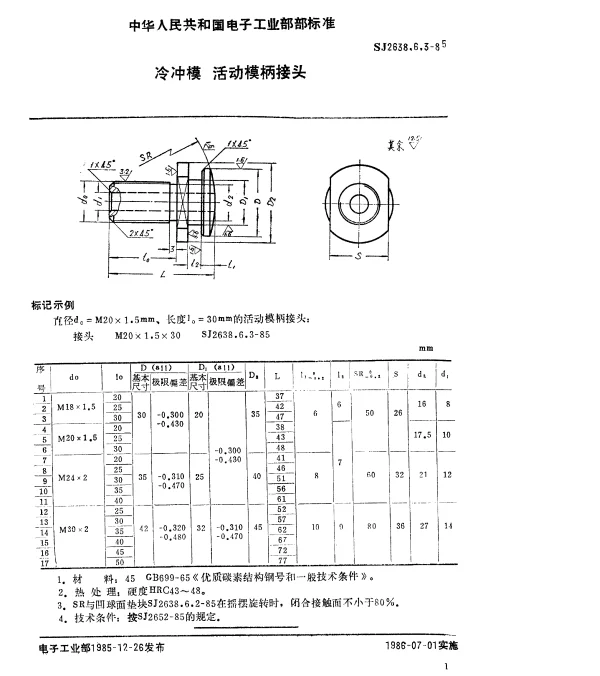

SJ 2638.6.3-1985 冷冲模.活动模柄接头

摘要：本文件规定了冷冲模活动模柄接头的技术要求、尺寸及公差。本文件适用于冷冲模中使用的活动模柄接头的设计与制造。
Title：Cold stamping dies - Swivel die handle joints
中国标准分类号：J76
国际标准分类号：25.100

冷冲模中活动模柄接头的技术规范

SJ 2638.6.3-1985 是中国机械行业的一项技术标准，专门针对冷冲模中的活动模柄接头进行规定。这项标准旨在确保冷冲模在工业生产中的可靠性和稳定性，从而提高模具的使用寿命和加工精度。活动模柄接头是冷冲模的重要组成部分，其设计与制造直接影响到模具的整体性能。

活动模柄接头的基本概念

活动模柄接头是一种用于连接固定模柄和活动模柄的过渡部件。它通常安装在冲床滑块上，通过螺栓或其他紧固件与固定模柄相连。活动模柄接头的主要功能是在冲压过程中传递力和运动，同时允许活动模柄相对于固定模柄进行微调，以适应不同工件的加工需求。

• 结构特点：活动模柄接头通常由高强度合金钢制成，表面经过热处理以增强耐磨性。其内部设计有精密的导向孔和定位销孔，以确保接头在工作过程中的精确对位。
• 材料选择：为了满足高强度和高耐磨性的要求，活动模柄接头常选用42CrMo、45钢等优质钢材。这些材料具有良好的机械性能和热处理特性。

标准中的关键参数

SJ 2638.6.3-1985 标准对活动模柄接头的几何尺寸、公差范围以及表面粗糙度提出了明确的要求。以下是标准中的一些关键参数：

• 尺寸公差：接头的外形尺寸和配合尺寸必须符合规定的公差范围，以确保与其他部件的良好配合。
• 表面粗糙度：接头的工作表面需要达到一定的粗糙度要求，以减少摩擦并提高耐用性。
• 硬度指标：接头的硬度需达到 HRC 35-45 的范围，以保证其在高负荷下的抗变形能力。

实际应用中的挑战

尽管活动模柄接头的设计已经非常成熟，但在实际应用中仍会遇到一些问题。例如，在高速冲压过程中，接头可能会因过大的冲击载荷而产生疲劳裂纹；此外，如果接头的表面处理不当，也可能导致磨损加剧。

为了解决这些问题，工程师们通常采取以下措施：

• 优化接头的几何形状，增加其抗冲击性能。
• 采用先进的表面处理技术，如氮化、渗碳等，以提高接头的耐磨性和耐腐蚀性。

典型案例分析

某汽车零部件制造商在生产发动机缸体时，遇到了活动模柄接头频繁失效的问题。通过对现场设备和工艺流程的全面分析，发现主要原因是接头的材料强度不足。为此，该公司决定将原有的45钢接头替换为42CrMo材质，并严格按照 SJ 2638.6.3-1985 标准进行加工和检验。

更换后，接头的使用寿命提高了近一倍，同时显著降低了维修成本。这一成功案例充分证明了遵循标准的重要性。

未来发展趋势

随着工业自动化水平的不断提高，冷冲模及其相关组件的需求也在快速增长。未来，活动模柄接头的发展趋势将集中在以下几个方面：
