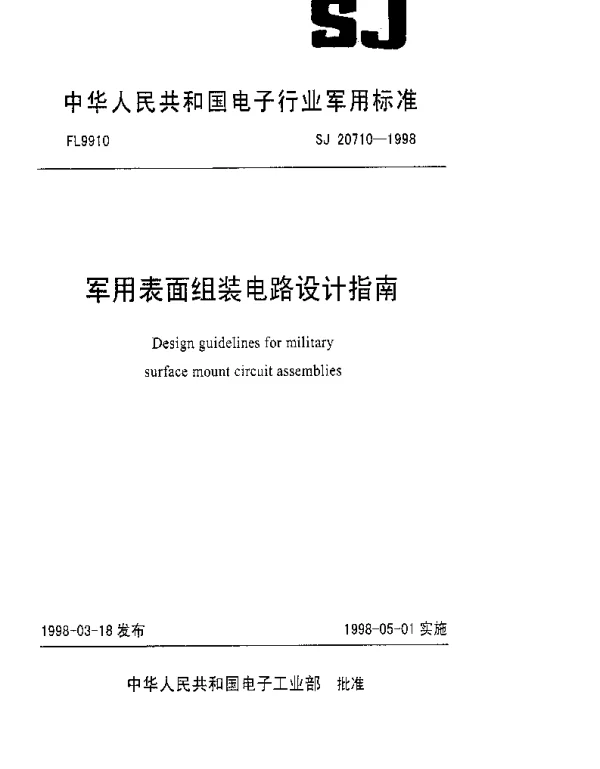

SJ 20710-1998 军用表面组装电路设计指南

SJ 20710-1998 军用表面组装电路设计指南

随着电子技术的飞速发展，军用表面组装技术（Surface Mount Technology, SMT）在军事电子设备中的应用日益广泛。为了确保军用电子设备的可靠性和稳定性，中国制定了标准 SJ 20710-1998 军用表面组装电路设计指南。本文将围绕该标准的核心内容进行深入分析，并探讨其对现代军用电子设备设计的重要意义。

标准概述

SJ 20710-1998 是一项针对军用表面组装电路设计的技术规范，旨在为工程师提供一套系统化的指导原则。该标准涵盖了从电路设计到制造、测试的全过程，强调了可靠性、兼容性和环境适应性的关键要求。

设计原则与核心内容

• 元器件选择: 标准指出，军用表面组装电路中使用的元器件必须经过严格筛选，确保其在极端环境下的性能稳定。这包括温度范围、振动耐受性以及电磁兼容性等指标。
• 布局优化: 在电路布局方面，标准提出了紧凑化和模块化的设计理念，以减少电路板面积并提高集成度。同时，建议采用合理的走线方式，避免信号干扰。
• 焊接工艺: 焊接质量直接影响电路的可靠性。标准详细规定了焊料成分、焊接温度曲线以及返修流程，确保焊接过程的一致性和可重复性。
• 测试与验证: 为了保证电路的长期稳定性，标准要求在设计完成后进行全面的测试，包括功能测试、环境适应性测试以及老化测试。

创新点与实践价值

相较于其他类似标准，SJ 20710-1998 的独特之处在于其对军用环境的针对性设计。例如，在恶劣气候条件下的电路保护措施，以及对高频率信号传输的特殊处理，都体现了标准的前瞻性和实用性。

在实际应用中，该标准不仅提高了军用电子设备的可靠性和安全性，还显著降低了维护成本。特别是在复杂战场环境中，这种标准化的设计方法能够有效提升设备的生存能力。

结论

SJ 20710-1998 军用表面组装电路设计指南 是一项具有里程碑意义的标准，它为军用电子设备的设计提供了科学依据和技术支持。未来，随着技术的进步，该标准仍需不断更新和完善，以满足更高层次的需求。
