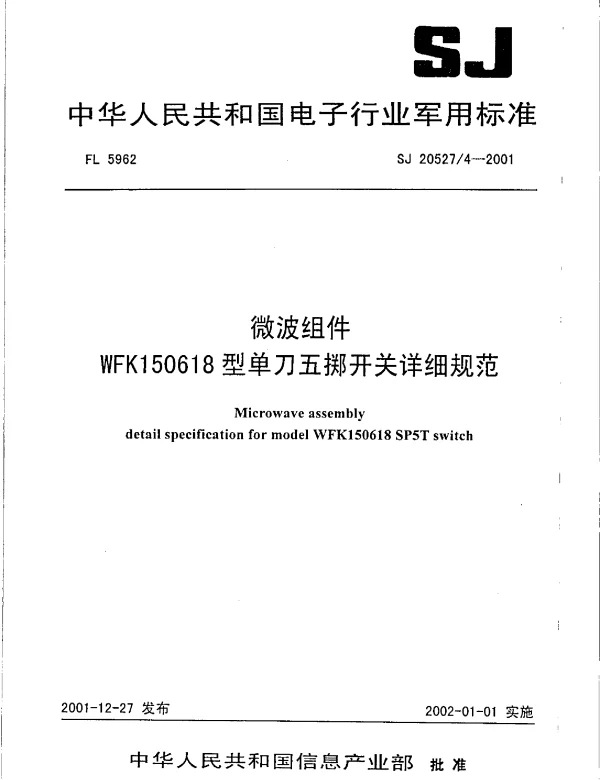

SJ 205274-2001 微波组件WFK150618型单刀五掷开关详细规范

微波组件WFK150618型单刀五掷开关详细规范

本文旨在对SJ 205274-2001标准中关于微波组件WFK150618型单刀五掷开关的详细规范进行深入分析与阐述。该规范为设计、制造及测试此类微波开关提供了明确的技术指导，确保其在通信系统中的可靠性和稳定性。

概述

微波组件WFK150618型单刀五掷开关是一种高性能的射频切换设备，广泛应用于雷达、卫星通信和无线基站等高要求场景。本规范明确了其性能参数、结构要求以及测试方法，为相关领域的工程师和技术人员提供了重要的参考依据。

技术要求

• 频率范围: 该开关的工作频率范围为1GHz至18GHz，适用于多种微波频段的应用需求。
• 插入损耗: 在额定工作条件下，插入损耗应小于0.8dB，以保证信号传输的高效性。
• 隔离度: 各通道之间的隔离度需达到30dB以上，确保信号不发生串扰。
• 功率容量: 最大输入功率可达20W，满足高功率应用场景的需求。
• 开关时间: 开关切换时间应小于100纳秒，以适应快速切换的系统需求。

结构要求

根据规范，WFK150618型单刀五掷开关的结构设计需满足以下几点：

• 采用模块化设计，便于安装和维护。
• 外壳材料选用铝合金，具有良好的散热性能和抗腐蚀能力。
• 连接器接口符合SMA或N型标准，确保与其他设备的良好兼容性。

测试方法

为了验证开关的性能是否符合规范要求，需要进行以下测试：

• 插入损耗测试: 使用矢量网络分析仪测量各通道的插入损耗。
• 隔离度测试: 测试各通道之间的隔离度，确保其达到设计指标。
• 功率容量测试: 在高功率环境下测试开关的耐久性。
• 开关时间测试: 测量开关从一个状态切换到另一个状态所需的时间。

结论

SJ 205274-2001标准为微波组件WFK150618型单刀五掷开关提供了全面的技术指导，确保其在实际应用中的可靠性和稳定性。通过严格的性能测试和结构设计，该开关能够满足现代通信系统对高性能射频切换设备的需求。
