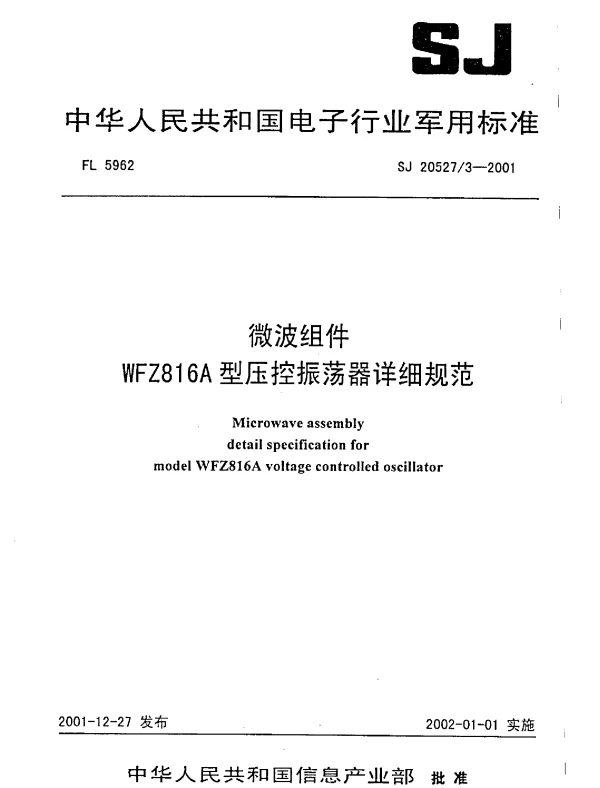

SJ 205273-2001 微波组件WFZ816A型压控振荡器详细规范

微波组件WFZ816A型压控振荡器的详细规范解析

微波技术是现代通信、雷达和卫星系统的核心组成部分。在这些领域中，压控振荡器（VCO）作为频率控制的关键元件，其性能直接影响系统的稳定性和可靠性。SJ 205273-2001标准详细规定了微波组件WFZ816A型压控振荡器的技术要求与测试方法，为设计、生产及应用提供了统一的准则。

WFZ816A型压控振荡器的基本特性

WFZ816A型压控振荡器是一种高性能的微波器件，主要用于产生稳定的微波信号。根据SJ 205273-2001标准，该振荡器的工作频率范围通常为8GHz至16GHz，输出功率不低于10dBm。此外，其调谐电压范围一般为0V至30V，这使得它能够灵活适应不同的应用场景。

• 频率稳定性: WFZ816A型振荡器的频率稳定性是其核心指标之一。根据标准要求，在工作温度范围内（-40℃至+85℃），其频率漂移不得超过±10ppm。
• 相位噪声: 相位噪声是衡量振荡器性能的重要参数。WFZ816A型振荡器在10kHz偏移时的相位噪声应优于-100dBc/Hz，确保信号质量。
• 输出阻抗: 标准规定其输出阻抗为50Ω，以匹配常见的微波系统。

WFZ816A型压控振荡器的应用场景

WFZ816A型压控振荡器广泛应用于军事通信、卫星通信以及雷达系统等领域。例如，在卫星通信中，该振荡器被用于上变频器，以生成所需的载波信号；在雷达系统中，它则负责提供稳定的本振信号，支持目标探测和跟踪。

以某款军用雷达为例，其采用了WFZ816A型振荡器作为核心频率源。通过严格的测试验证，该振荡器在恶劣环境下的表现优异，满足了全天候工作的需求。此外，在某卫星通信地面站中，WFZ816A型振荡器成功实现了高精度频率合成，显著提升了通信链路的可靠性。

WFZ816A型压控振荡器的设计与制造要求

为了确保WFZ816A型压控振荡器的高质量，SJ 205273-2001标准对设计和制造提出了严格的要求。首先，材料选择至关重要。振荡器的外壳通常采用铝合金制成，既保证了良好的散热性能，又具有较高的机械强度。

• 电路设计: 振荡器内部电路需采用低噪声设计，减少寄生效应的影响。同时，通过优化滤波器设计，可以有效降低杂散信号的干扰。
• 生产工艺: 在制造过程中，需严格控制焊接温度和时间，避免因热应力导致的器件损坏。此外，还需对成品进行老化试验，以剔除早期失效的产品。

WFZ816A型压控振荡器的测试与验证

在SJ 205273-2001标准中，对WFZ816A型压控振荡器的测试项目进行了全面规定。主要包括以下几个方面：

• 频率测量: 使用高精度频率计对振荡器的输出频率进行测量，确保其符合设计要求。
• 相位噪声测试: 利用矢量网络分析仪评估振荡器的相位噪声性能，确保其满足系统需求。
• 温度循环测试: 将振荡器置于高低温环境中进行循环测试，验证其在极端条件下的稳定性。

例如，在某次测试中，WFZ816A型振荡器在-40℃至+85℃的温度范围内连续运行72小时后，其频率漂移仅为±5ppm，远低于标准规定的上限值，充分证明了其卓越的环境适应能力。

总结

SJ 205273-2001标准为WFZ816A型压控振荡器的开发和应用提供了科学依据和技术保障。通过对该标准的深入研究，我们可以更好地理解微波组件的设计原理及其在实际工程中的重要性。未来，随着微波技术的不断发展，WFZ816A型振荡器有望在更多领域发挥重要作用，推动相关行业的技术进步。
