  • SJ 20518-1995 压电器件用五氧化二钽薄膜规范

    SJ 20518-1995 压电器件用五氧化二钽薄膜规范
    压电器件五氧化二钽薄膜规范制造
    20 浏览2025-06-07 更新pdf0.3MB 未评分
    加入收藏
    立即下载
  • 资源简介

    摘要:本文件规定了压电器件用五氧化二钽薄膜的技术要求、试验方法、检验规则及标志、包装、运输和贮存。本文件适用于压电器件中使用的五氧化二钽薄膜的生产与验收。
    Title:Specification for Tantalum Pentoxide Films Used in Piezoelectric Devices
    中国标准分类号:M52
    国际标准分类号:29.240

  • 封面预览

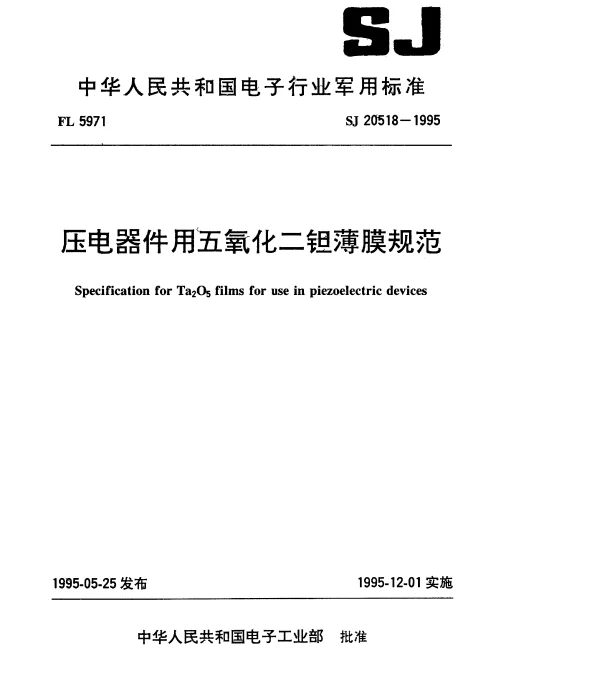

    SJ 20518-1995 压电器件用五氧化二钽薄膜规范
  • 拓展解读

    SJ 20518-1995 压电器件用五氧化二钽薄膜规范

    五氧化二钽(Ta₂O₅)薄膜因其优异的介电性能和化学稳定性,在压电器件中得到了广泛应用。为了确保这些器件的质量和一致性,国家标准 SJ 20518-1995 对五氧化二钽薄膜的制备、测试及应用提出了明确的技术要求。本文将围绕该标准的核心内容进行分析与探讨。

    薄膜材料特性

    五氧化二钽薄膜的主要特性包括高介电常数、低损耗角正切值以及良好的热稳定性和化学耐受性。这些特性使其成为制造高性能压电器件的理想选择。以下是该标准中对五氧化二钽薄膜特性的具体要求:

    • 介电常数:在频率为1 kHz时,介电常数应不低于25。
    • 损耗角正切值:在频率为1 kHz时,损耗角正切值应小于0.005。
    • 击穿电压:薄膜的击穿电压应不低于500 V/μm。

    制备工艺要求

    高质量的五氧化二钽薄膜依赖于严格的制备工艺控制。根据 SJ 20518-1995 的规定,薄膜的制备过程需满足以下条件:

    • 采用物理气相沉积(PVD)或化学气相沉积(CVD)技术,以确保薄膜均匀性和致密性。
    • 薄膜厚度应在0.1 μm至1.0 μm范围内,并通过光学干涉法或台阶仪进行精确测量。
    • 薄膜表面应无明显缺陷,如裂纹、孔洞或污染物。

    测试与检验

    为了验证五氧化二钽薄膜是否符合标准要求,需要进行一系列测试与检验。这些测试包括但不限于:

    • 介电性能测试:使用阻抗分析仪测量介电常数和损耗角正切值。
    • 击穿电压测试:通过高压测试设备评估薄膜的绝缘性能。
    • 表面形貌分析:利用扫描电子显微镜(SEM)检查薄膜表面的微观结构。

    这些测试方法不仅能够确保薄膜质量的一致性,还能帮助发现潜在的工艺问题并及时改进。

    应用前景

    随着压电器件在通信、医疗和航空航天等领域的广泛应用,五氧化二钽薄膜的需求将持续增长。遵循 SJ 20518-1995 标准有助于提高产品的可靠性和市场竞争力。未来,通过进一步优化制备工艺和提升检测精度,可以实现更高性能的五氧化二钽薄膜开发,从而推动相关行业的技术进步。
