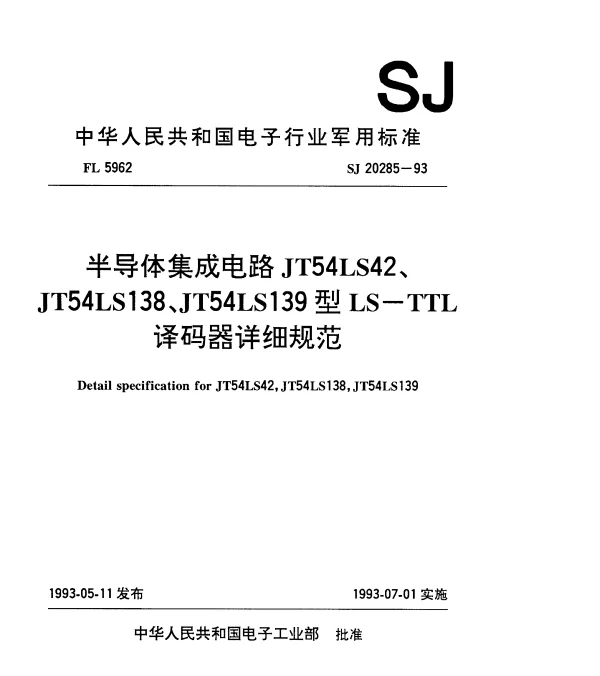

SJ 20285-1993 半导体集成电路JT54LS42、JT54LS138和JT54LS139型LS-TTL译码器详细规范

常见问题解答（FAQ）

SJ 20285-1993 半导体集成电路 JT54LS42、JT54LS138 和 JT54LS139 型 LS-TTL 译码器详细规范

1. 这些译码器的主要功能是什么？

这些译码器主要用于将多路输入信号转换为特定输出信号，广泛应用于数字电路中。具体来说：

• JT54LS42: 二进制译码器，用于将4位二进制输入信号译码为16个独立输出。
• JT54LS138: 3-to-8线译码器，用于将3位二进制输入信号译码为8个独立输出。
• JT54LS139: 双2-to-4线译码器，可以分别处理两个2位二进制输入信号。

2. 这些译码器是否支持双向数据传输？

不是。这些译码器是单向设备，仅支持从输入到输出的数据传输。它们的设计目的是将输入信号解码为特定的输出状态，而不是支持双向通信。

3. 这些译码器的工作电压范围是多少？

根据 SJ 20285-1993 标准，这些译码器的工作电压范围为：4.75V 至 5.25V。这是为了确保其在标准 TTL 逻辑电平范围内正常工作。

4. 如何正确选择合适的译码器型号？

选择译码器时需要考虑以下因素：

• 输入信号的位数：例如，需要 3 位输入时选择 JT54LS138；需要 4 位输入时选择 JT54LS42。
• 输出通道数量：例如，JT54LS138 提供 8 个输出通道，而 JT54LS139 提供双 4 个输出通道。
• 应用场景：根据具体应用需求选择适合的型号。

5. 这些译码器的功耗如何？

这些译码器的功耗较低，典型值约为 5mW 至 10mW，具体取决于工作条件和负载情况。低功耗设计使其非常适合便携式或电池供电的应用场景。

6. 这些译码器是否支持热插拔？

根据标准，这些译码器不支持热插拔。在操作过程中，建议先断电再进行插拔操作，以避免损坏器件。

7. 这些译码器的封装形式有哪些？

这些译码器通常采用以下封装形式：

• JT54LS42: DIP16 封装。
• JT54LS138: DIP16 封装。
• JT54LS139: DIP16 封装。

具体的封装形式需参考产品手册。

8. 这些译码器的输入和输出兼容性如何？

这些译码器完全兼容 TTL 逻辑电平，输入和输出均符合标准 TTL 逻辑电平要求。因此，可以直接与其他 TTL 兼容器件连接。

9. 这些译码器的最大工作频率是多少？

根据标准，这些译码器的最大工作频率为 25MHz。实际应用中，建议根据具体电路设计降低工作频率以保证稳定性。

10. 这些译码器的存储温度范围是多少？

这些译码器的存储温度范围为 -55°C 至 +125°C。这一宽温范围使其适用于各种恶劣环境。
