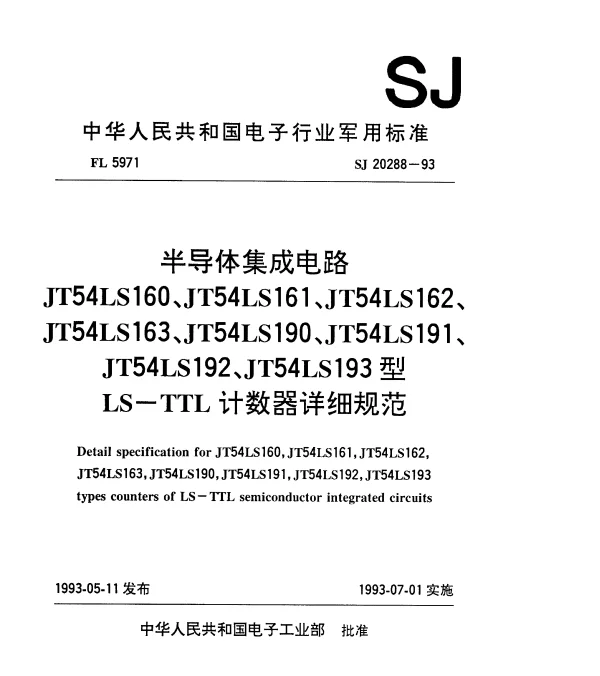

SJ 20288-1993 半导体集成电路JT54LS160(161、162、163、190、191、192、193)型LS-TTL计数器详细规范

半导体集成电路JT54LS160(161、162、163、190、191、192、193)型LS-TTL计数器详细规范

SJ 20288-1993 是中国国家标准化管理委员会制定的一项技术规范，专门针对JT54LS160及其相关型号（如JT54LS161、JT54LS162、JT54LS163、JT54LS190、JT54LS191、JT54LS192、JT54LS193）的LS-TTL计数器进行了详细的定义和要求。这些计数器是基于低功耗肖特基（LS-TTL）技术设计的数字电路，广泛应用于计算机、通信设备以及各种嵌入式系统中。

计数器的基本功能与特点

JT54LS160系列和JT54LS190系列计数器的主要功能是实现二进制计数操作。它们能够对输入信号进行计数，并通过输出端口提供计数值。这些计数器具有以下显著特点：

• 同步计数能力：JT54LS160和JT54LS190系列支持同步计数，这意味着所有触发器会在同一个时钟脉冲作用下同时更新状态，从而避免了异步计数器中的竞争冒险问题。
• 可编程预置：用户可以通过预设输入端设置初始值，这为特定应用场景提供了灵活性。
• 清零功能：当清零信号有效时，计数器会立即重置到零状态，这一特性在需要周期性复位的应用中尤为重要。
• 低功耗设计：采用LS-TTL技术使得这些计数器能够在较低电压下运行，同时保持较高的性能。

具体型号的功能差异

虽然JT54LS160系列和JT54LS190系列都属于计数器芯片，但它们之间存在一些细微的功能差异：

• JT54LS160：这是一个模10计数器，适用于十进制计数场景。
• JT54LS161：作为JT54LS160的升级版，它是一个模16计数器，适合十六进制计数应用。
• JT54LS162：与JT54LS161类似，但它支持加载功能，允许从外部加载预设值。
• JT54LS163：这是JT54LS162的进一步改进版本，增加了更多的控制逻辑以提高灵活性。
• JT54LS190至JT54LS193：这些型号支持更复杂的计数模式，例如加法、减法以及双向计数，非常适合需要动态调整计数方向的应用场景。

典型应用场景

这些计数器芯片在多个领域都有广泛应用。例如，在电子钟表的设计中，JT54LS160可以用来实现秒、分、小时的计数；而在自动控制系统中，JT54LS190则可以用于流量统计或者时间间隔测量。

以JT54LS161为例，假设某工厂需要监控生产线上的产品数量，每生产一件产品就触发一次计数器输入信号。如果生产线每分钟平均生产60件产品，则JT54LS161可以在一分钟内准确记录下这个数值。此外，通过连接多个JT54LS161芯片，还可以构建更高位数的计数器，满足更大范围内的计数需求。

维护与测试注意事项

为了确保JT54LS160/190系列计数器的正常工作，定期维护和严格测试是必不可少的。在维护方面，应保持芯片周围环境清洁干燥，避免静电干扰；在测试方面，可以利用示波器观察时钟信号是否稳定，检查输出波形是否符合预期。

例如，在某次工业设备检修过程中，技术人员发现JT54LS161计数器的输出始终不正确。经过排查后发现是由于电源电压波动导致的。随后调整稳压模块参数，使电压恢复到额定值，问题得以解决。

总结

SJ 20288-1993标准下的JT54LS160/190系列计数器以其卓越的性能和广泛的适用性成为许多电子工程师的选择。无论是简单的计数任务还是复杂的数据处理流程，这些芯片都能提供可靠的支持。未来随着技术进步，这类集成电路将进一步优化其能耗比和集成度，继续推动现代电子技术的发展。
