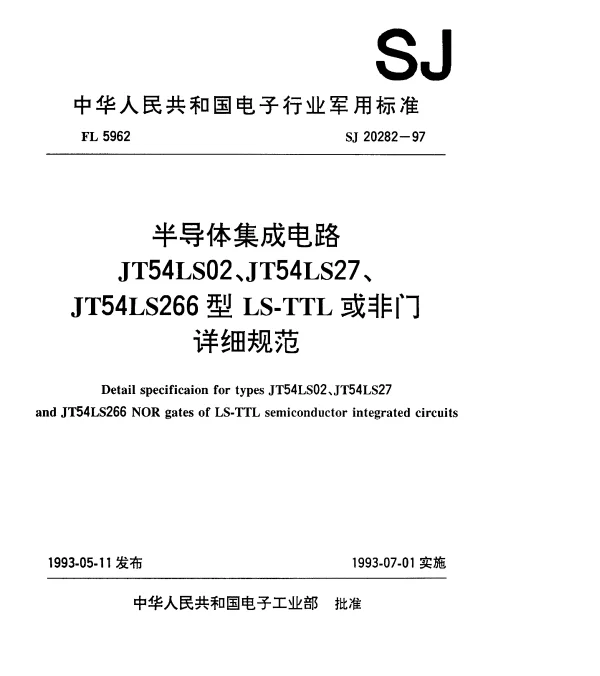

SJ 20282-1993 半导体集成电路JT54LS02、JT54LS27和JT54LS266型LS-TTL或非门详细规范

半导体集成电路的详细规范：以SJ 20282-1993为例

半导体集成电路（Integrated Circuit, IC）是现代电子技术的核心组成部分，广泛应用于计算机、通信设备以及消费电子产品中。其中，逻辑门电路作为最基本的数字电路单元，其性能直接影响整个系统的运行效率。本文将以SJ 20282-1993标准为基础，详细介绍JT54LS02、JT54LS27和JT54LS266这三种LS-TTL或非门的详细规范。

LS-TTL或非门的基本概念

LS-TTL（Low Power Schottky Transistor-Transistor Logic）是一种低功耗肖特基晶体管-晶体管逻辑电路，它结合了TTL逻辑电路的高速特性与肖特基二极管的低功耗优势。JT54LS02、JT54LS27和JT54LS266均为LS-TTL或非门，它们通过输入信号的逻辑状态来输出相反的逻辑状态，即当所有输入为高电平时，输出为低电平；而只要有一个输入为低电平，输出则为高电平。

SJ 20282-1993标准概述

SJ 20282-1993是中国国家标准，用于定义半导体集成电路的详细技术要求。该标准不仅规定了产品的电气参数、机械结构，还涵盖了测试方法和质量控制流程。对于JT54LS02、JT54LS27和JT54LS266等型号的LS-TTL或非门，标准提供了明确的技术指标，确保这些芯片能够在广泛的工业应用中保持一致性和可靠性。

JT54LS02：基本或非门

JT54LS02是一种双输入或非门，广泛应用于简单的逻辑控制场景。以下是其主要技术参数：

• 电源电压范围：4.75V至5.25V
• 输入电流：最大±0.4mA
• 输出电流：最大±8mA
• 传播延迟时间：约10纳秒

例如，在一个简单的报警系统中，JT54LS02可以用来检测两个传感器的状态。如果任何一个传感器触发，输出将变为高电平，从而启动报警机制。

JT54LS27：三输入或非门

JT54LS27是一种三输入或非门，适用于需要处理更多输入信号的复杂逻辑电路。其技术特点如下：

• 电源电压范围：4.75V至5.25V
• 输入电流：最大±0.4mA
• 输出电流：最大±8mA
• 传播延迟时间：约10纳秒

在多路选择器的设计中，JT54LS27可以用来整合多个输入信号，确保只有满足特定条件的信号能够通过。这种设计在嵌入式系统中非常常见。

JT54LS266：六输入或非门

JT54LS266是一种六输入或非门，适合于需要同时处理大量输入信号的应用场景。其技术规格包括：

• 电源电压范围：4.75V至5.25V
• 输入电流：最大±0.4mA
• 输出电流：最大±8mA
• 传播延迟时间：约10纳秒

例如，在一个复杂的工业控制系统中，JT54LS266可以用来监测六个不同的输入信号，确保只有当所有信号都符合预期时，系统才会执行特定的操作。

实际应用案例

在实际应用中，这些LS-TTL或非门经常被集成到更复杂的电路板中。例如，某公司开发了一款智能家居控制器，其中就使用了JT54LS02和JT54LS27来实现对多个传感器的逻辑判断。通过精确的电路设计和严格的测试流程，该控制器成功地提高了家庭安全系统的响应速度和稳定性。

此外，随着技术的进步，虽然这些经典型号已经逐渐被更先进的CMOS工艺取代，但它们仍然在一些特殊领域中发挥着重要作用。例如，在某些对成本敏感的消费电子产品中，JT54LS系列依然保持着良好的性价比优势。

总结

SJ 20282-1993标准为JT54LS02、JT54LS27和JT54LS266等LS-TTL或非门提供了详尽的技术指导，确保了这些芯片在各种应用场景中的可靠性和一致性。通过对这些芯片的深入了解，工程师们能够更好地设计出高效、稳定的数字电路系统。未来，随着技术的发展，这些经典型号可能会继续以其独特的价值在特定领域中占据一席之地。
