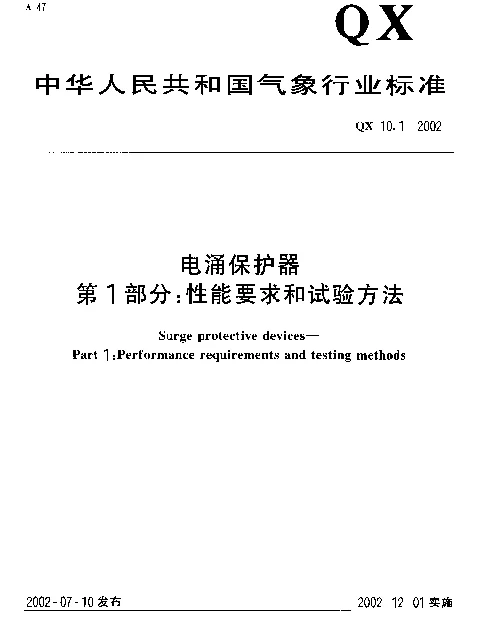

QX 10.1-2002 电涌保护器 第1部分：性能要求和试验方法

摘要：本文件规定了电涌保护器的性能要求、试验方法及相关的技术规范。本文件适用于各类电气和电子系统中使用的电涌保护器的设计、制造和检测。
Title：Surge Protective Devices - Part 1: Performance Requirements and Test Methods
中国标准分类号：L80
国际标准分类号：13.260

QX 10.1-2002标准概述

QX 10.1-2002是中国气象行业标准中关于电涌保护器（Surge Protective Devices，SPD）的第一部分，主要规定了SPD的性能要求和试验方法。这一标准为电涌保护器的设计、制造、测试以及应用提供了统一的技术依据，确保其在雷电防护中的有效性。电涌保护器是一种用于保护电气设备免受雷击或其他原因引起的瞬态过电压损害的重要装置。随着现代电子设备对电能质量要求的提高，SPD的应用范围不断扩大，从通信设备到工业自动化系统，再到家庭电器，都离不开它的保护。

性能要求详解

根据QX 10.1-2002标准，SPD的性能要求主要包括以下几个方面：

• 电压保护水平（Up）：这是衡量SPD限制电压能力的关键参数，通常要求不超过被保护设备的耐冲击电压额定值。
• 通流容量（In）：指SPD能够承受的最大电流冲击，单位为kA。这一指标直接影响SPD的使用寿命和可靠性。
• 响应时间：SPD从检测到电涌到完全导通的时间间隔，通常以纳秒计。快速响应可以有效减少设备受到的损害。
• 绝缘电阻：确保SPD在正常工作状态下不会漏电，影响设备的安全性。

这些性能要求不仅反映了SPD的技术指标，还体现了其在实际应用中的重要性。例如，在通信基站中，由于设备高度敏感，对SPD的响应时间和电压保护水平有极高的要求，否则可能导致信号中断或设备损坏。

试验方法解析

为了验证SPD是否符合上述性能要求，QX 10.1-2002标准提出了详细的试验方法。这些试验包括但不限于：

• 冲击电流试验：模拟雷击时的高能量冲击，测试SPD的通流能力和耐久性。
• 电压保护水平测试：通过测量SPD两端的电压来评估其限压效果。
• 绝缘电阻测试：使用兆欧表等工具检测SPD的绝缘性能。
• 老化试验：模拟长时间运行环境，检查SPD的长期稳定性和可靠性。

这些试验方法不仅保证了SPD的质量控制，也为用户选择合适的SPD提供了科学依据。例如，在某大型数据中心的建设中，工程师通过严格的冲击电流试验筛选出一款通流容量高达100kA的SPD，成功保障了系统的稳定运行。

实际案例分析

近年来，随着全球气候变化加剧，雷击事故频发，对SPD的需求显著增加。以某沿海城市的风电场为例，由于地理位置特殊，每年遭受多次雷击，导致风机控制系统频繁故障。为此，风电场采用了符合QX 10.1-2002标准的SPD产品，将电压保护水平降低至3kV以下，同时提高了通流容量至40kA。经过一年的运行监测，故障率下降了75%，年均维护成本减少了约60万元。

此外，在城市电网改造项目中，某供电公司引入了新型SPD，通过优化设计使其响应时间缩短至25纳秒以内。这一改进显著降低了因电涌导致的停电次数，提升了供电可靠性，得到了用户的广泛好评。

未来展望

尽管QX 10.1-2002标准已经为SPD的发展奠定了坚实的基础，但随着新能源、物联网等新兴领域的快速发展，SPD技术也面临新的挑战。未来，SPD的研发方向可能集中在以下几个方面：
