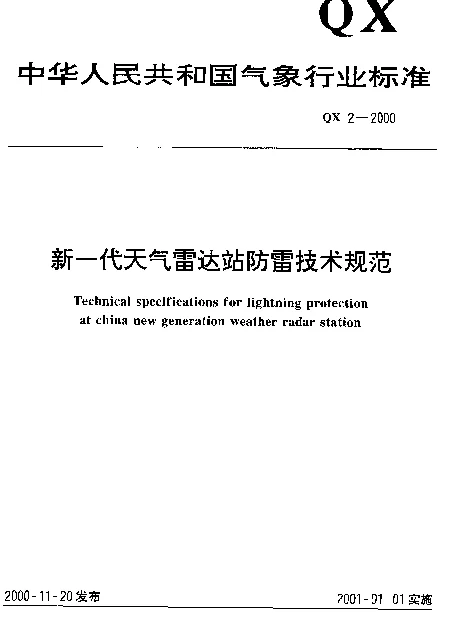

QX 2-2000 新一代天气雷达站防雷技术规范

QX 2-2000 新一代天气雷达站防雷技术规范常见问题解答

以下是关于QX 2-2000新一代天气雷达站防雷技术规范的一些常见问题及其详细解答。

1. QX 2-2000标准的主要目的是什么？

回答： QX 2-2000标准的主要目的是为新一代天气雷达站提供一套完整的防雷技术规范，以确保雷达设备在雷电活动频繁地区的安全运行。该标准涵盖了防雷设计、施工、验收及维护等各个环节，旨在减少雷击对雷达系统的损害，提高其可靠性和使用寿命。

2. 雷达站的防雷系统由哪些部分组成？

回答： 雷达站的防雷系统主要包括以下几个部分：

• 外部防雷装置：如避雷针、引下线、接地装置等。
• 内部防雷装置：包括屏蔽措施、等电位连接、浪涌保护器（SPD）等。
• 信号线路防护：针对雷达信号传输线路的防雷处理。
• 电源系统防护：对供电线路进行过电压保护。

3. 如何选择合适的避雷针高度？

回答： 避雷针的高度应根据雷达站的安装位置、周围环境以及雷电活动强度来确定。

• 避雷针应能够覆盖整个雷达天线区域。
• 通常情况下，避雷针的高度应高于雷达天线顶端至少3米。
• 需考虑周围建筑物或地形的影响，避免形成“盲区”。

4. 雷达站的接地电阻应控制在多少范围内？

回答： 根据QX 2-2000标准，雷达站的接地电阻一般应小于4欧姆。具体要求如下：

• 接地装置应采用垂直接地体和水平接地体相结合的方式。
• 接地体材料应选用耐腐蚀性能良好的金属材料。
• 接地电阻值可通过增加接地体数量或优化土壤条件来降低。

5. 浪涌保护器（SPD）的作用是什么？

回答： 浪涌保护器的主要作用是限制雷电过电压和操作过电压对设备的冲击。

• SPD应安装在雷达设备的电源输入端和信号输入输出端。
• 应根据设备的工作电压和频率选择合适型号的SPD。
• 定期检查SPD的工作状态，确保其正常运行。

6. 雷达站的防雷设计是否需要考虑季节性因素？

回答： 是的，雷达站的防雷设计必须考虑季节性因素。

• 雷电活动的频率和强度会随着季节变化而有所不同。
• 例如，在雷雨多发季节，应加强对避雷针和接地装置的检查与维护。
• 在冬季，需注意防冻措施，防止因低温导致接地装置失效。

7. 防雷系统的验收标准有哪些？

回答： 防雷系统的验收标准主要包括以下几个方面：

• 所有防雷装置的安装位置和规格符合设计图纸要求。
• 接地电阻测试结果满足标准要求。
• 浪涌保护器的安装位置和型号正确。
• 信号线路和电源线路的防雷措施完善。
• 通过模拟雷击试验验证系统的有效性。

8. 如何维护雷达站的防雷系统？

回答： 定期维护是确保防雷系统有效性的关键。

• 每年至少进行一次全面检查，包括避雷针、接地装置和浪涌保护器。
• 定期测试接地电阻，确保其符合标准。
• 检查信号线路和电源线路的防雷措施是否完好。
• 记录每次维护情况，建立详细的维护档案。
