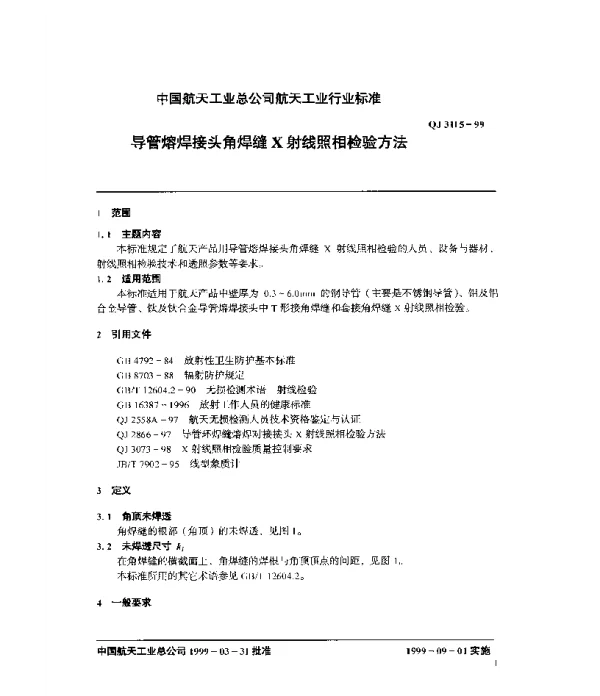

QJ 3115-1999 导管熔焊接头角焊缝X射线照相检验方法

QJ 3115-1999 导管熔焊接头角焊缝X射线照相检验方法

导管熔焊接头的角焊缝质量直接影响到设备的安全性和可靠性。为了确保焊接质量，QJ 3115-1999 标准详细规定了采用 X 射线照相检验的方法，以检测焊接缺陷并评估其安全性。

标准概述

QJ 3115-1999 是中国航空行业的一项技术标准，主要用于指导导管熔焊接头角焊缝的无损检测。该标准通过 X 射线照相技术，能够有效识别焊接中的裂纹、气孔、夹渣等常见缺陷，从而保障焊接结构的完整性。

X射线照相检验原理

X 射线照相检验是一种基于射线穿透能力差异的无损检测技术。当 X 射线穿过导管焊缝时，不同材料对射线的吸收程度不同，导致胶片上的影像呈现不同的灰度分布。通过分析这些影像，可以判断焊缝是否存在缺陷。

• 优点： X 射线照相具有高分辨率和直观性，能够清晰显示焊缝内部的细微缺陷。
• 局限性： 检验成本较高，且需要专业人员操作。

检验步骤

根据 QJ 3115-1999 的要求，X 射线照相检验需按照以下步骤进行：

1. 准备阶段： 确保焊接部位清洁，并选择合适的 X 射线设备和胶片。
2. 曝光过程： 调整 X 射线参数，确保射线能够充分覆盖焊缝区域。
3. 显影与观察： 使用化学显影剂处理胶片，然后由专业人员分析影像。

缺陷分类与评估

在 X 射线影像中，常见的焊接缺陷包括裂纹、气孔、夹渣等。根据 QJ 3115-1999 的规定，这些缺陷被分为三个等级：

• 一级缺陷： 对结构安全影响较小，可接受。
• 二级缺陷： 需要局部修补。
• 三级缺陷： 必须返工重焊。

通过对缺陷的分类和评估，可以采取针对性的措施，确保焊接质量符合标准要求。

结论

QJ 3115-1999 提供了一套科学、系统的 X 射线照相检验方法，为导管熔焊接头角焊缝的质量控制提供了重要依据。在实际应用中，应严格按照标准执行，确保焊接缺陷得到及时发现和处理，从而提升整体产品质量。
