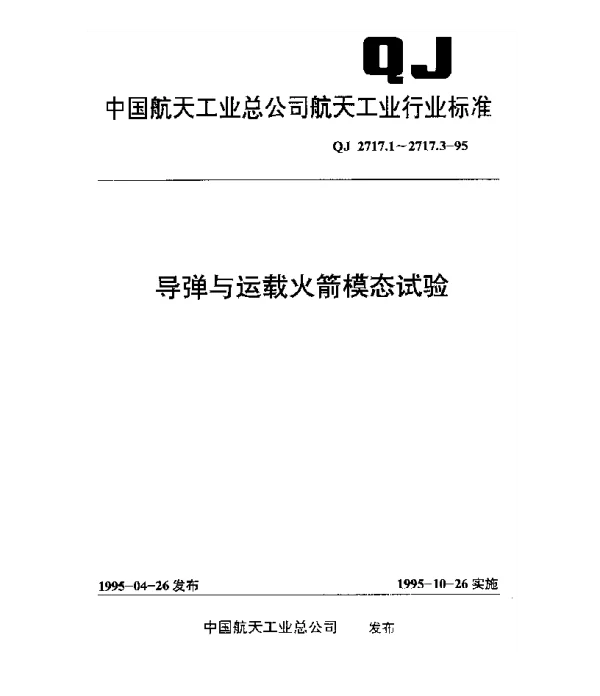

QJ 2717.1-1995 导弹与运载火箭模态试验支承方法

导弹与运载火箭模态试验中的支承方法

导弹与运载火箭作为现代国防和航天领域的重要装备，在设计、制造及测试阶段都需要经过严格的模态试验。模态试验是评估结构动态特性的一种重要手段，其目的是通过分析结构的固有频率、振型以及阻尼等参数，确保导弹与运载火箭在飞行过程中的稳定性与安全性。而支承方法的选择直接影响到试验结果的准确性和可靠性。本篇文章将围绕QJ 2717.1-1995标准，对导弹与运载火箭模态试验中的支承方法展开详细探讨。

支承方法的重要性

支承方法是模态试验中至关重要的环节，它决定了试验件是否能够真实地反映其实际工作状态。如果支承不当，可能会导致试验结果失真，甚至影响后续的设计优化。因此，选择合适的支承方式对于获得精确的模态参数至关重要。

• 支承刚度的影响： 支承刚度过大会限制试验件的自由振动，从而低估其固有频率；反之，支承刚度过小则可能导致试验件不稳定，增加测量误差。
• 边界条件的模拟： 在实际飞行中，导弹与运载火箭会受到复杂的外部环境影响，如风载荷、惯性力等。支承方法需要尽可能接近这些真实的边界条件，以提高试验结果的可信度。

QJ 2717.1-1995标准概述

QJ 2717.1-1995是中国航天工业部门制定的一项关于导弹与运载火箭模态试验的技术标准。该标准详细规定了模态试验中支承方法的基本要求、适用范围以及具体实施步骤。其中，支承方法被分为刚性支承、柔性支承和混合支承三种类型，每种类型都有其特定的应用场景和技术特点。

• 刚性支承： 适用于质量较轻且刚度较大的试验件。这种支承方式的优点在于操作简单，但对试验件的安装精度要求较高。
• 柔性支承： 主要用于质量较大或刚度较小的试验件。通过引入弹性元件（如弹簧或橡胶垫），可以有效降低支承刚度，使试验件更接近自由振动状态。
• 混合支承： 结合了刚性与柔性支承的优点，适用于复杂结构的试验件。例如，某些大型运载火箭的支承系统可能采用刚性底座配合柔性悬挂装置的设计。

实际案例分析

为了更好地理解支承方法的实际应用，我们可以通过一个具体的案例来说明。假设某型号运载火箭在进行模态试验时采用了柔性支承方案。在试验过程中，技术人员通过调整弹性元件的参数，成功实现了对火箭主体的低频振动抑制，同时保证了高频段的自由振动特性。最终，试验结果显示火箭的前三个主模态频率分别为30 Hz、65 Hz和120 Hz，与理论计算值的偏差均小于5%。

这一成功的案例充分证明了合理选择支承方法的重要性。同时，这也表明，随着技术的进步，现代模态试验已经能够更加精准地捕捉到结构的动态特性，为后续的设计改进提供了可靠的数据支持。

未来发展趋势

尽管目前的支承方法已经取得了显著进展，但在某些极端条件下仍存在挑战。例如，在超高速飞行器的模态试验中，如何在高加速度环境下保持支承系统的稳定性和准确性，是一个亟待解决的问题。未来的研究方向可能包括开发智能化的自适应支承系统，以及利用先进的仿真技术优化支承方案。

• 智能化支承系统： 借助传感器和控制算法，实现支承刚度的实时调节，以适应不同试验阶段的需求。
• 虚拟模态试验： 利用计算机仿真技术，提前预测支承方法对试验结果的影响，减少物理试验的次数。

结语

导弹与运载火箭的模态试验是一项复杂且精密的工作，而支承方法则是其中不可或缺的一环。QJ 2717.1-1995标准为我们提供了科学合理的指导原则，但在实际应用中还需要结合具体情况灵活运用。通过不断探索新技术和新方法，相信未来的模态试验将更加高效、准确，为我国航天事业的发展提供强有力的技术支撑。
