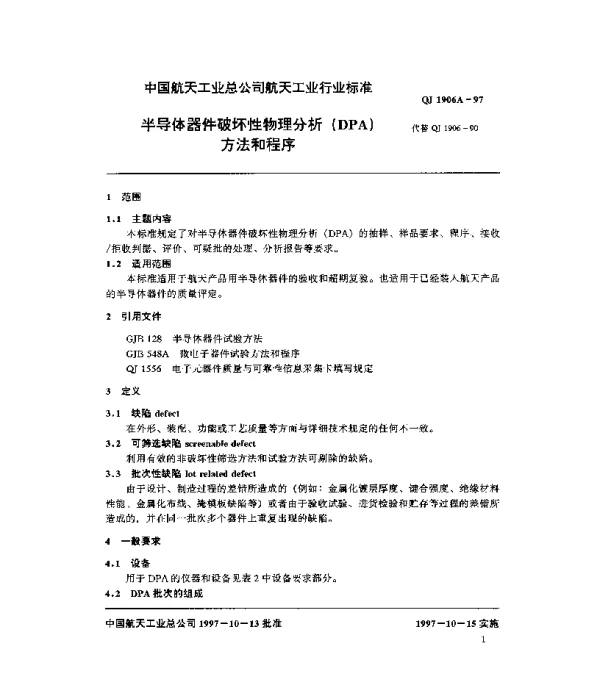

QJ 1906A-1997 半导体器件破坏性物理分析(DPA)方法和程序

半导体器件破坏性物理分析（DPA）方法和程序

随着电子技术的快速发展，半导体器件的应用范围不断扩大，其质量和可靠性成为现代工业发展的关键因素之一。为了确保半导体器件在各种复杂环境下的稳定性和安全性，破坏性物理分析（Destructive Physical Analysis，简称DPA）成为了不可或缺的技术手段。本主题围绕“QJ 1906A-1997 半导体器件破坏性物理分析方法和程序”展开，旨在深入探讨DPA的核心内涵、具体步骤以及其在实际应用中的重要性。

DPA的基本概念与意义

破坏性物理分析是一种通过物理和化学手段对半导体器件进行全面检测的方法。它通过对器件内部结构、材料特性和制造工艺的深入研究，评估器件的可靠性和潜在缺陷。这种方法不仅能够揭示器件的设计和制造过程中的问题，还能为后续改进提供科学依据。在航空航天、军工、汽车电子等领域，DPA是保障设备安全运行的重要环节。

强可靠性是半导体器件的核心要求之一。例如，在航天领域，一颗卫星可能需要在极端温度、辐射和振动条件下工作数十年。如果半导体器件存在潜在缺陷，可能会导致整个系统的失效。因此，DPA不仅是质量控制的一部分，更是风险管理和安全保障的关键步骤。

DPA的具体步骤

根据QJ 1906A-1997标准，DPA通常包括以下几个主要步骤：

• 样品准备：选择具有代表性的器件作为测试样本，确保其能够反映整体生产批次的质量状况。
• 外观检查：使用显微镜等工具对器件表面进行观察，查找裂纹、划痕或其他明显的物理损伤。
• X射线检测：利用X射线成像技术，探测器件内部是否存在空洞、气泡或焊点不良等问题。
• 剖面分析：通过切割或研磨的方式获取器件的横截面，进一步观察内部结构和材料特性。
• 化学分析：采用光谱分析、元素分析等手段，确定器件材料的成分是否符合设计要求。
• 失效模式分析：结合上述结果，判断器件失效的原因，并提出改进建议。

实际案例分析

以某军工企业为例，该企业在研发一款新型导弹控制系统时，发现部分半导体器件在高温环境下出现性能下降的问题。通过DPA，技术人员发现这些器件内部存在微小的裂纹，这是由于焊接工艺不当引起的。通过调整焊接参数并重新进行DPA验证，最终成功解决了这一问题，确保了导弹系统的稳定性。

另一个典型案例来自汽车行业。一家汽车制造商在开发自动驾驶系统时，发现某些传感器芯片在长时间使用后会出现信号失真的现象。经过DPA，发现芯片封装材料老化导致热膨胀系数不匹配。通过更换更耐久的封装材料，显著提高了传感器的使用寿命。

DPA的发展趋势

随着半导体技术的进步，DPA也在不断发展和完善。未来，DPA将更加注重自动化和智能化，例如引入机器学习算法对大量数据分析，从而更快地识别潜在缺陷。此外，随着新材料的广泛应用，DPA方法也需要不断更新，以适应新的挑战。

总之，“QJ 1906A-1997 半导体器件破坏性物理分析方法和程序”为半导体器件的质量控制提供了科学的指导框架。通过深入理解DPA的内涵和具体操作流程，可以有效提升半导体器件的可靠性和安全性，为各行各业的发展提供坚实的技术支撑。
